SimpliBox 485

RS422 / RS485 USB Adapter

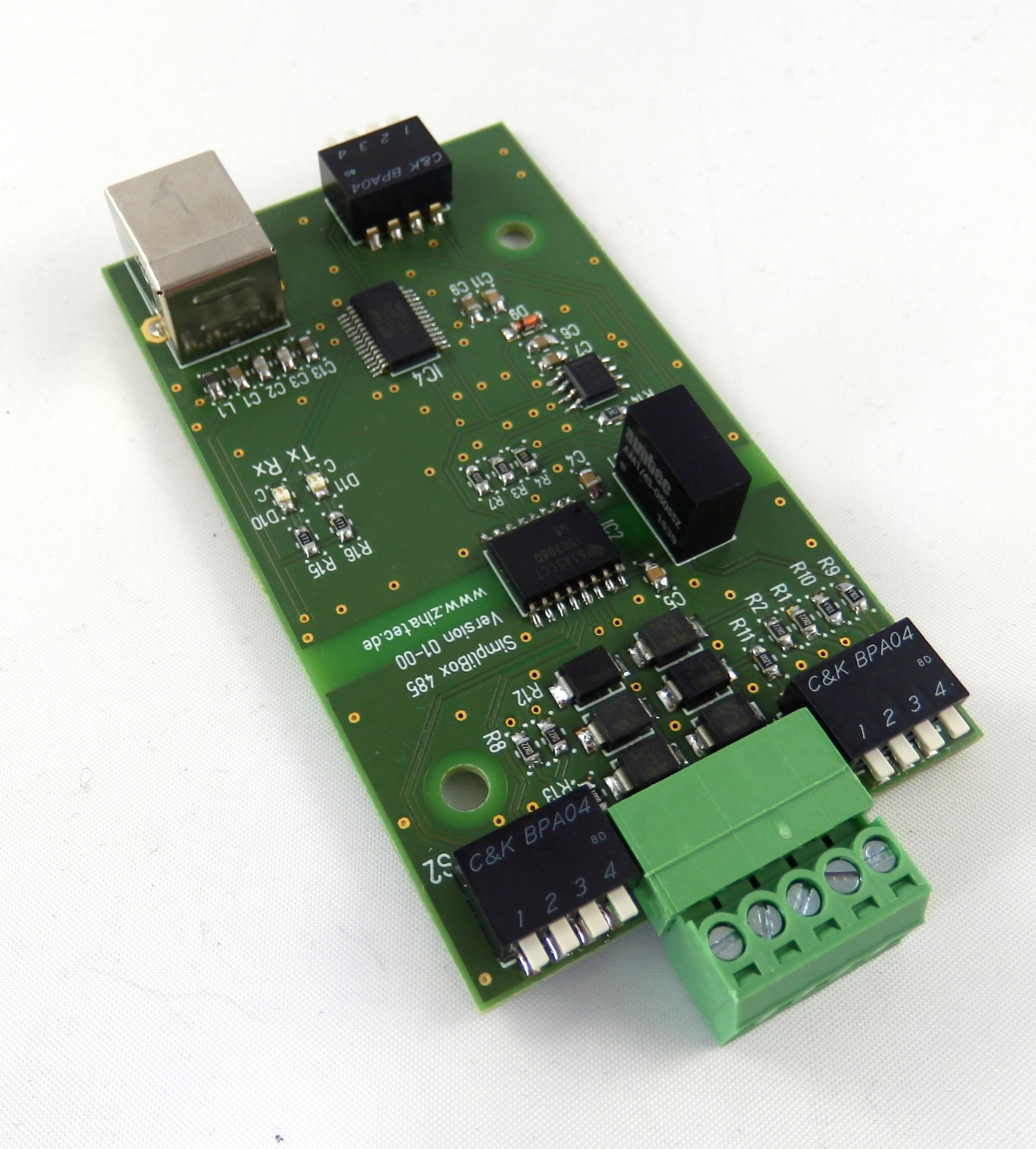

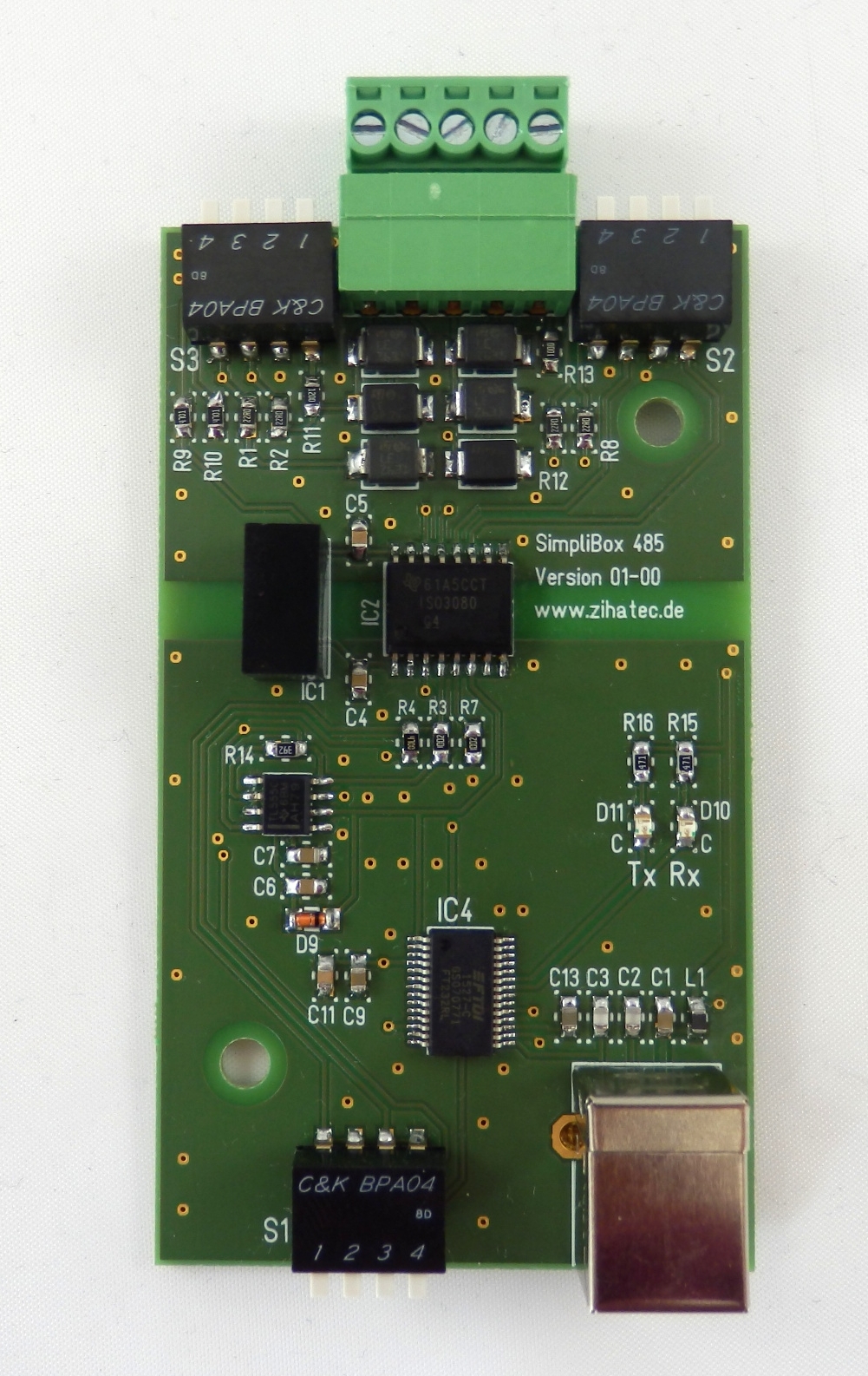

SimpliBox 485 ist ein RS485 / RS422 Schnittstellenmodul mit galvanischer Trennung und vielen weiteren Extras. Dank des verbauten USB-Bausteins FT232RL des Herstellers FTDI ist eine Integration in  bestehende Windows- oder Linuxsysteme wie z.B. Raspberry Pi ohne Probleme möglich, da die notwendigen Treiber in der Regel schon Bestandteil des Betriebssystems sind. Hier die Eigenschaften im Überblick:



  • RS485 Modus (halbduplex)
  • RS422 Modus (Vollduplex)
  • galvanische Trennung zwischen USB-Port und angeschlossenem RS485 Bus
  • einstellbare automatische Sendereinschaltung im RS485 Modus
  • einstellbare Steuerung der Sendereinschaltung über CBUS2/4 Pins des FT232RL
  • zuschaltbare Pull-Up, Pull-Down und Abschlusswiderstände
  • RX und TX LEDs zur Anzeige der Aktivität der UART

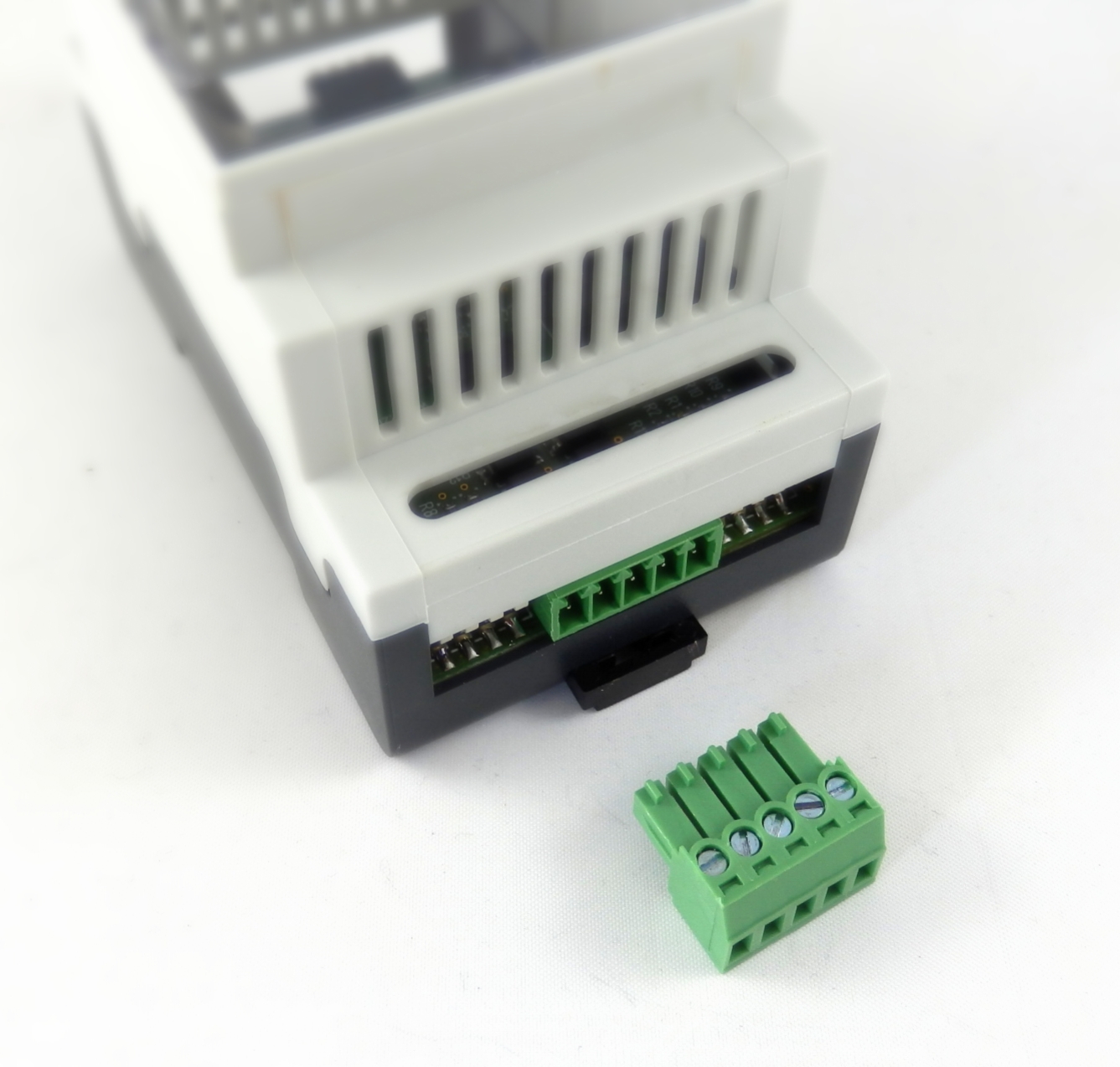

  • Anschluss des RS485-Busses über steckbare Schraubklemme
  • diverse Einstellmöglichkeiten über DIP-Schalter (von außen erreichbar)
  • Keine zusätzliche Hilfsspannung nötig; wird komplett aus dem USB-Port versorgt
  • Treiber meist schon im OS integriert

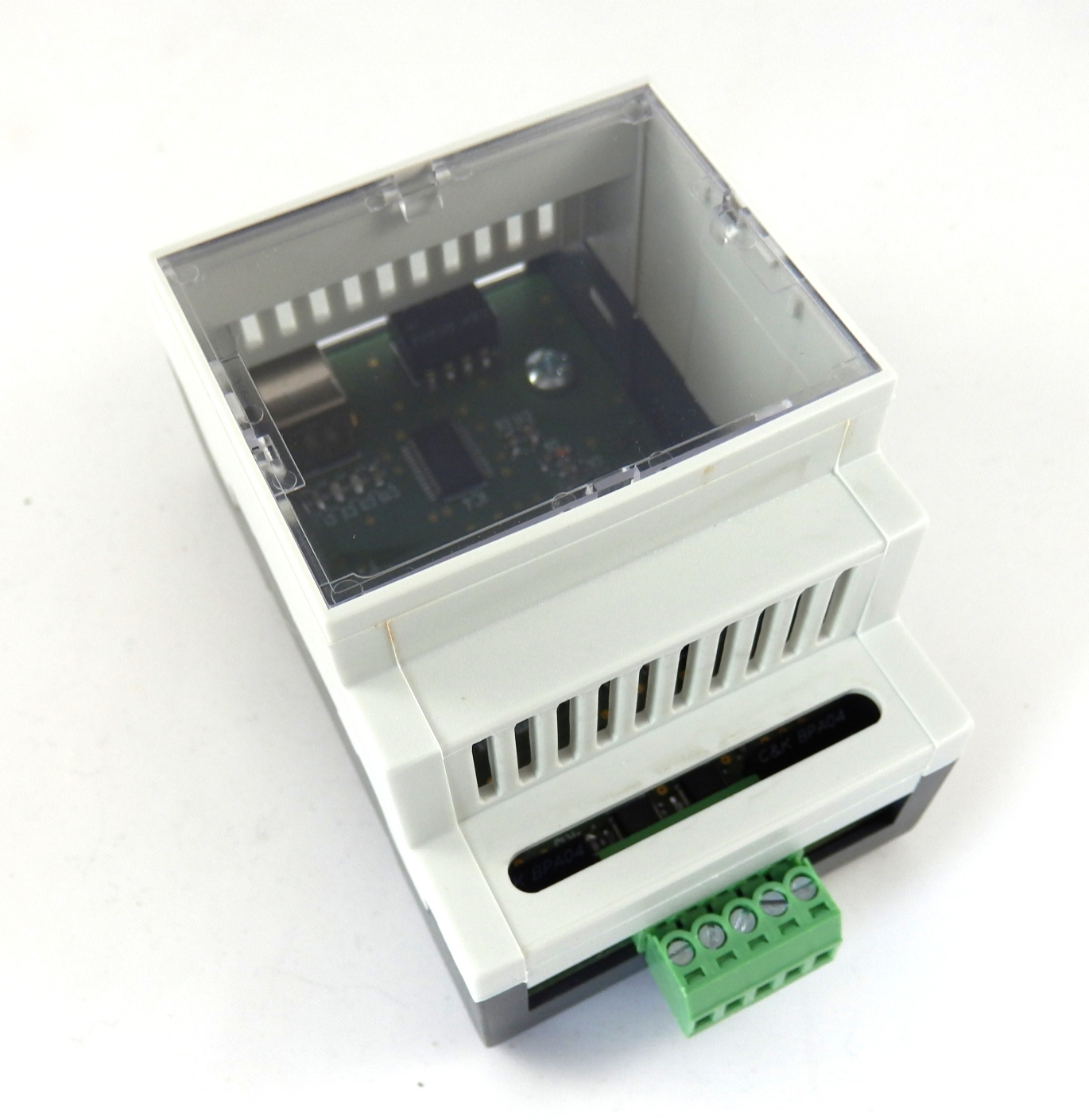

  • Paßt perfekt in ein optional erhältliches 3TE Hutschienengehäuse

Einkaufen:

Simplibox 485
From 39,99 € 2

Das könnte Sie auch interessieren:

RS485 Shield für Arduino
RS485 Shield für Arduino
RS485 Hat für Raspberry Pi
RS485 Hat für Raspberry Pi

Downloads

Datasheet & Settings for Simplibox 485
Datasheet Simplibox 485 Rev A.pdf
Adobe Acrobat Document 601.1 KB
