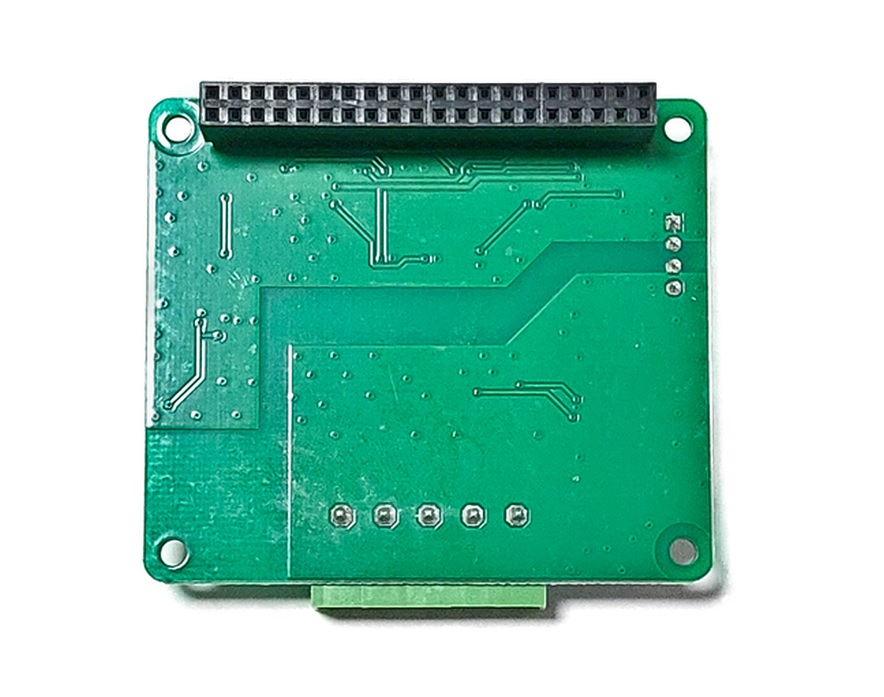

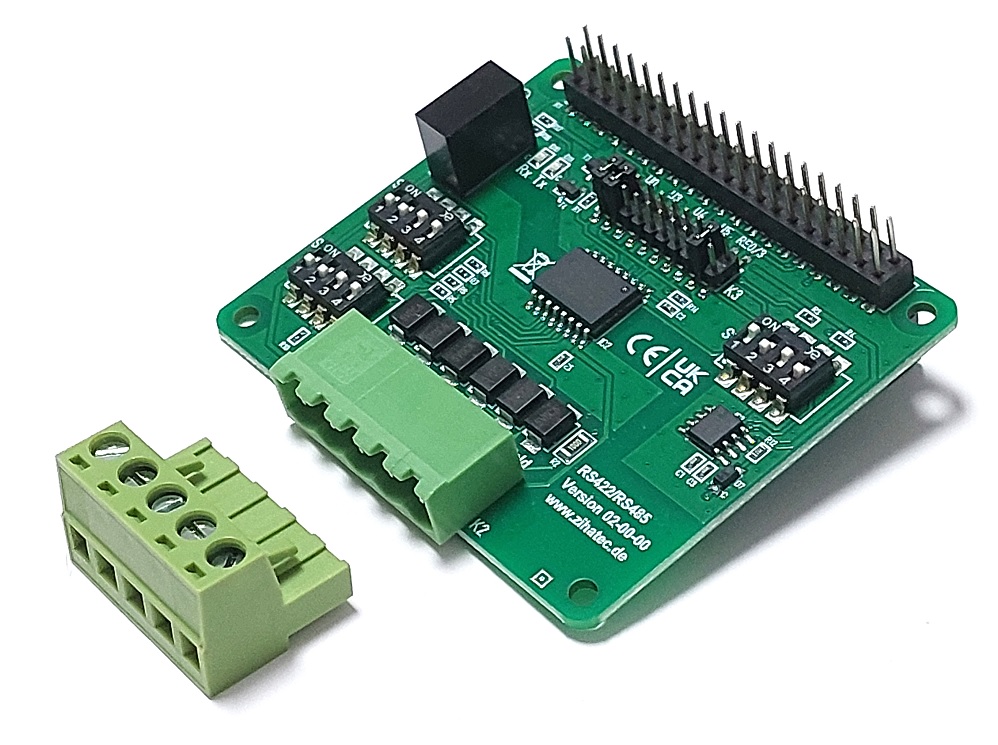

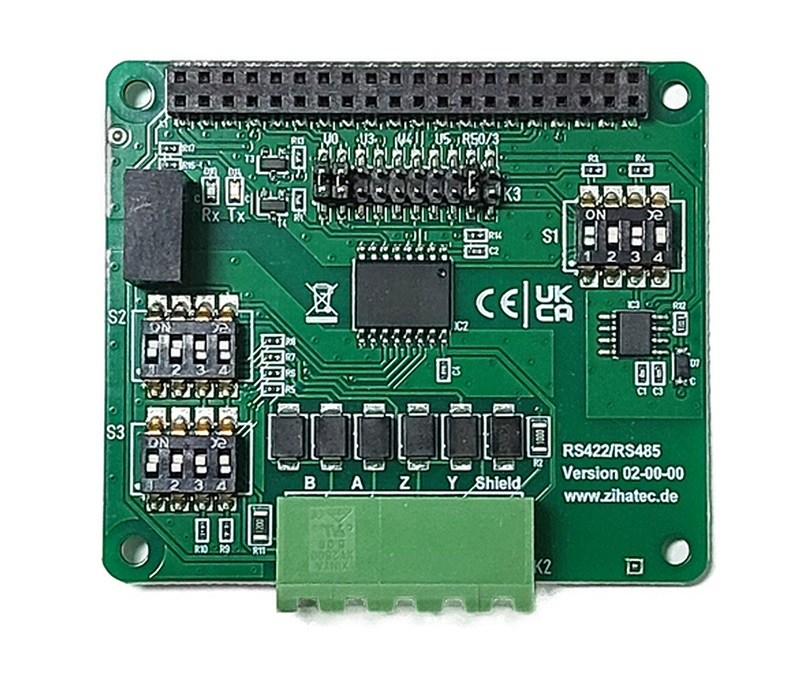

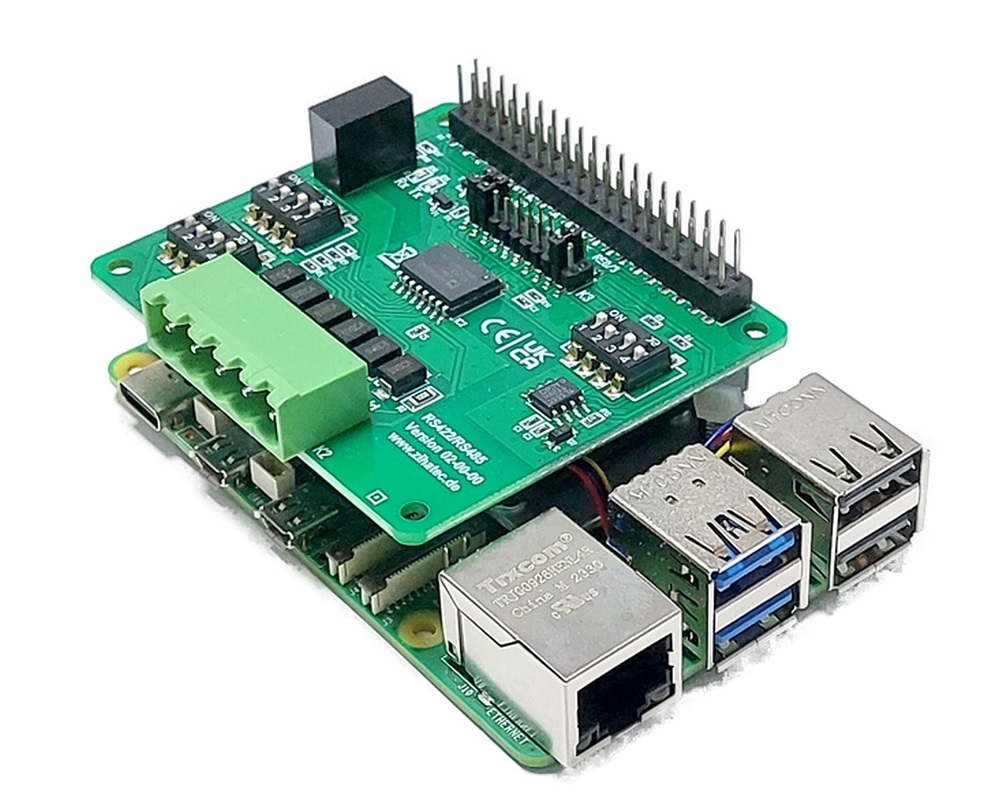

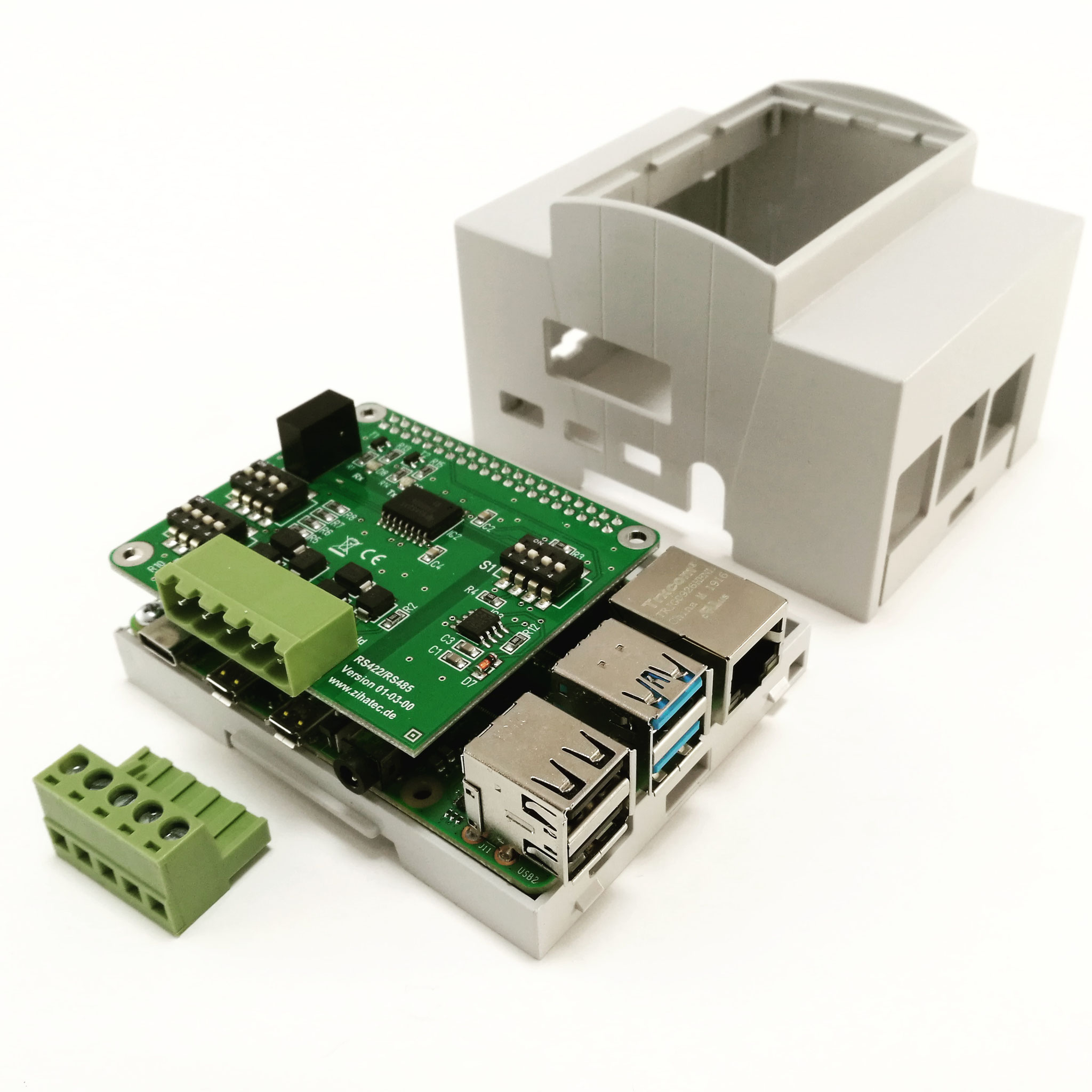

RS422 / RS485 HAT für Raspberry Pi

professionelle RS422/485 Schnittstellenerweiterung für den Pi

Für den Raspberry Pi gibt es bereits einige RS485 Erweiterungen. Leider sind diese für den professionellen Einsatz ungeeignet, da eine galvanische Trennung zwischen dem Pi und dem RS485 Bus fehlt. Dadurch kann es zu Fehlfunktionen oder zur Beschädigung des Raspberry Pi kommen. Auch bieten diese meist nur den halbduplex Betrieb (RS485), aber nicht den RS422 (vollduplex) Modus an. Unser Shield löst diese Probleme:



  • RS485 Modus (halbduplex)
  • RS422 Modus (Vollduplex)
  • galvanische Trennung zwischen Raspberry Pi und angeschlossenem RS485 Bus
  • einstellbare automatische Sendereinschaltung im RS485 Modus
  • einstellbare Steuerung der Sendereinschaltung über GPIO18 Pin
  • zuschaltbare Pull-Up, Pull-Down und Abschlusswiderstände
  • RX und TX LEDs zur Anzeige der Aktivität der UART
  • Anschluss des Busses über steckbare Schraubklemme
  • diverse Einstellmöglichkeiten über DIP-Schalter



Warum RS485?



Die RS485 Schnittstelle wird in vielen Applikationen in der Industrie- und Heimautomation (z.B. MODBUS), Beleuchtungssteuerung (DMX), Videoüberwachung (Pelco D) uvm. eingesetzt. Wenn Sie mehr über die RS485 Schnittstelle erfahren möchten, empfehlen wir diesen Link: http://www.radio-electronics.com/info/telecommunications_networks/rs485/rs-485-tutorial-basics.php



Vielleicht auch interessant: RS422 / RS485 Shield für Arduino



Einkaufen:

Downloads

Datenblatt (Englisch)
inklusive Anleitung zur Einstellung der DIP-Schalter
Datasheet RS485 shield Rev B.pdf
Adobe Acrobat Document 396.0 KB
Applikation Node Modbus
Verwendung des RS422/RS485 HATs für Modbus RTU und ASCII (Englisch)
Application Note ModBus Rev B.pdf
Adobe Acrobat Document 88.2 KB
Anwendungsbeispiel NMEA-0183
Verwendung des RS422/RS485 HATs zur Kommunikation mit GPS, SONAR etc auf Schiffen und Booten
Application Note NMEA 0183 Rev A.pdf
Adobe Acrobat Document 196.3 KB
Applikation Node DMX512 / RDM
Verwendung des RS422/RS485 HATs für Lichtsteuerungen mit DMX512 bzw. RDM Protokoll (Englisch)
Application Note DMX512 Rev C.pdf
Adobe Acrobat Document 226.9 KB
Schaltplan
RPI_RS485 Schematic V01-01-00.pdf
Adobe Acrobat Document 210.9 KB
