ArduiBox ESP

Hutschienengehäuse Set für ESP8266 und ESP32

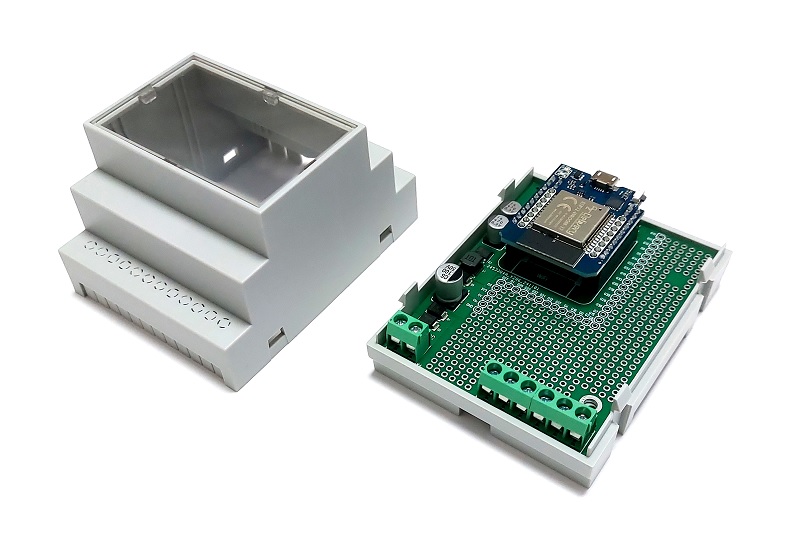

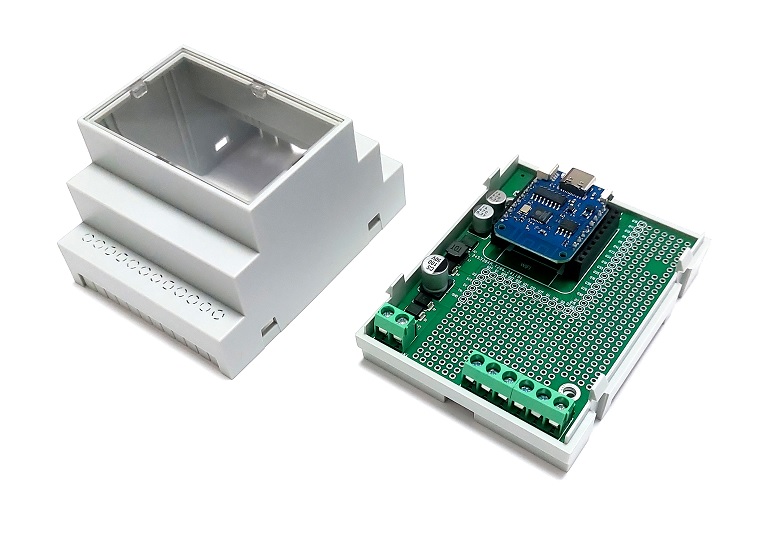

ArduiBox ESP ist ein Hutschienengehäuse-Set speziell für die ESP32 (AZ-Delivery Dev Kit C) und ESP8266 (AZ-Delivery D1 Mini). Das Herzstück ist eine Platine mit integrierter Stromversorgung und Experimentierboard. Beides passt in ein 4TE Hutschienegehäuse. Projekte auf Basis des ESP 32 oder ESP8266 können so sehr einfach in Verteilerkästen und Schaltschränken montiert werden. Das passende ESP32 bzw. ESP8266 Modul kann bei uns im Shop gleich mit erworben werden.



Produkteigenschaften:

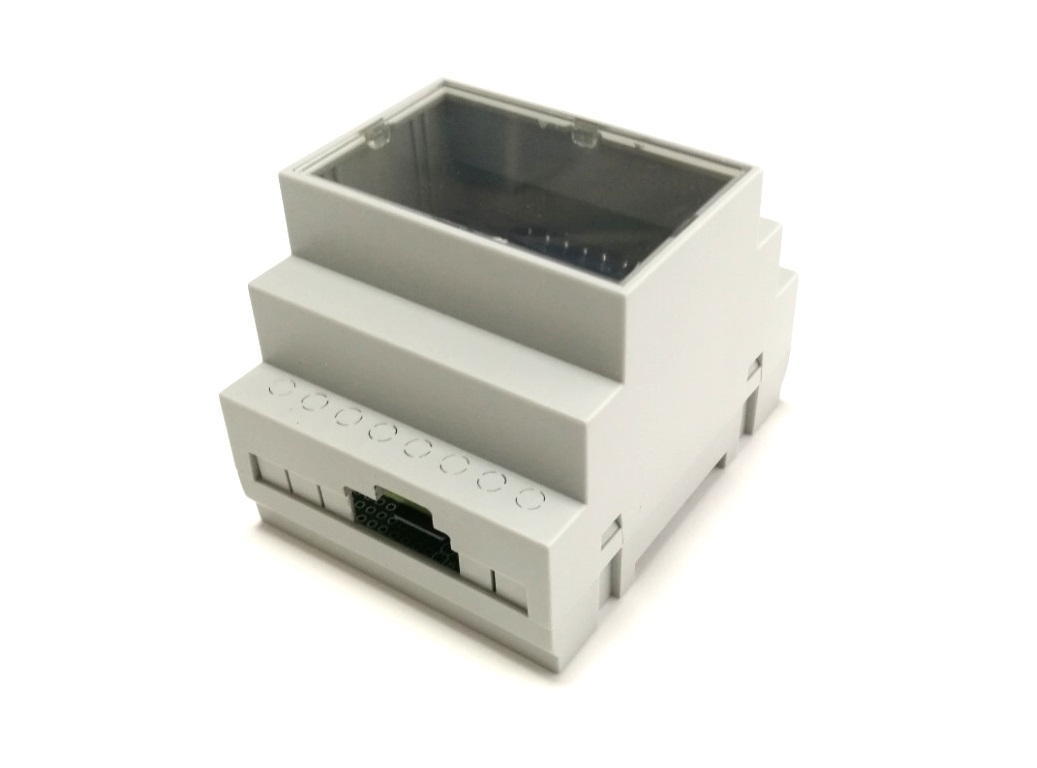

  • Hutschienengehäuse mit 4 Teilungseinheiten

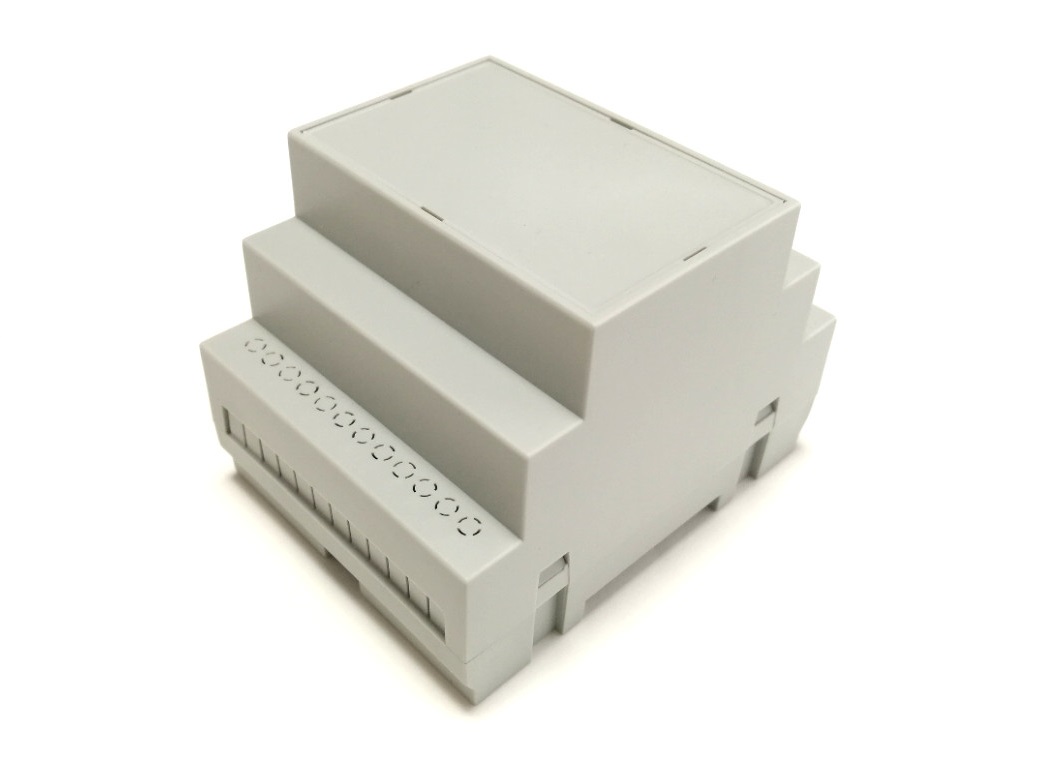

  • Oberschale mit transparenter oder grauer Frontplatte

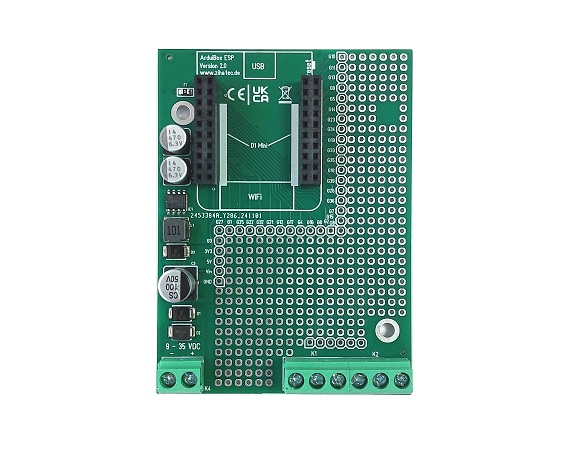

  • Platine zum Aufstecken des ESP32 oder ESP8266 Moduls
  • Lochraster-Bereich für eigene Schaltungen
  • wichtige GPIO Pins sind auf beschriftete Kontakte neben dem Breadboard geführt
  • 6 polige Anschlussklemme zur Kontaktierung auf dem Breadboard
  • optionaler integrierter 5V-Spannungsregler für eine Eingangsspannung von 9 - 35V DC (über 2polige Schraubklemme)
  • alle Klemmen und Öffnungen sind mit Sollbruchstellen abgedeckt und können nach Bedarf entfernt werden

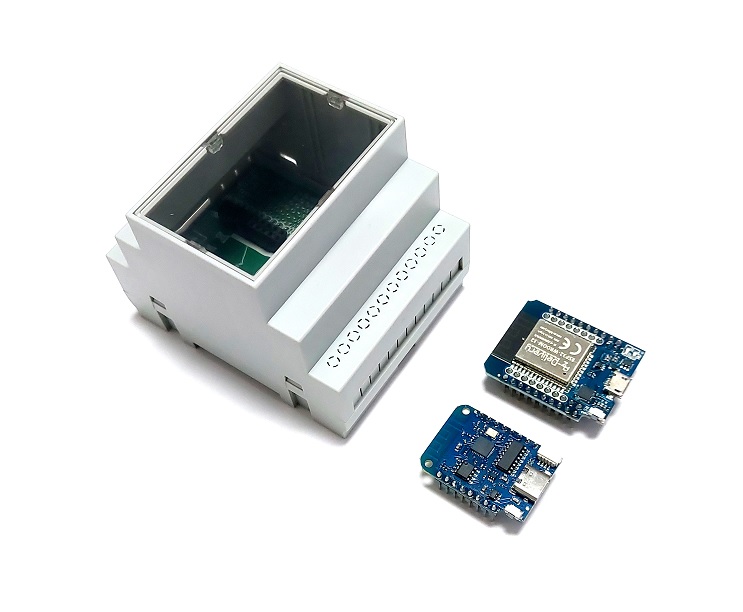

  • geeignet für ESP32 (AZ-Delivery Dev Kit C) und ESP8266 (AZ-Delivery D1 Mini)



ArduiBox ESP  ist in zwei Varianten erhältlich:



  • Variante Basic: enthält keinen 5V Spannungsregler, die Platine ist aber entsprechend vorbereitet. Bei Bedarf können die erforderlichen Bauteile selbst beschafft werden. Die Versorgung muss durch ein externes 5V Netzteil über die Stromversorgungsklemme erfolgen
  • Variante Standard: enthält zusätzlich die Bauteile für den 5V Spannungsregler (Eingangsspannung 9-35V DC)



Einkaufen:

ArduiBox ESP
From 5,99 € 2

Downloads

Aktuelle Version:

Datenblatt Arduibox ESP (EN)
Version 1.x - Stand 02/2020
Datasheet ArduiBox ESP Rev A.pdf
Adobe Acrobat Document 1.1 MB
Bauanleitung ArduiBox ESP (EN)
Version Rev B - Stand 02/2020
Assembly Instruction ArduiBox ESP rev B.
Adobe Acrobat Document 5.1 MB
Schaltplan ArduiBox ESP
ArduiBox ESP Schematic V01-01.pdf
Adobe Acrobat Document 205.0 KB

Alte Version (ArduiBox NodeMCU):

Datenblatt Arduibox NodeMCU (EN)
Datasheet Arduibox NodeMCU Rev A.pdf
Adobe Acrobat Document 265.3 KB
Bauanleitung ArduiBox NodeMCU (EN)
Assembly Instruction ArduiBox NodeMCU re
Adobe Acrobat Document 1.0 MB
Einbauanleitung für OLED Shield
Display Shield and ArduiBox NodeMCU rev
Adobe Acrobat Document 879.9 KB
