M-Bus FeatherWing

Mit diesem FeatherWing erweitern Sie die bekannten Feather Microcontroller Boards von Adafruit, Sparkfun etc. mit Funktionen für Smartmetering.

Feather Boards gibt es von unterschiedlichen Herstellern und für verschiedenste Plattformen:

• RP2040
• ESP32
• ESP8266
• Cortex M0
• Cortex M4
• SAMD51
• STM32
• nRF52840
• uvm.

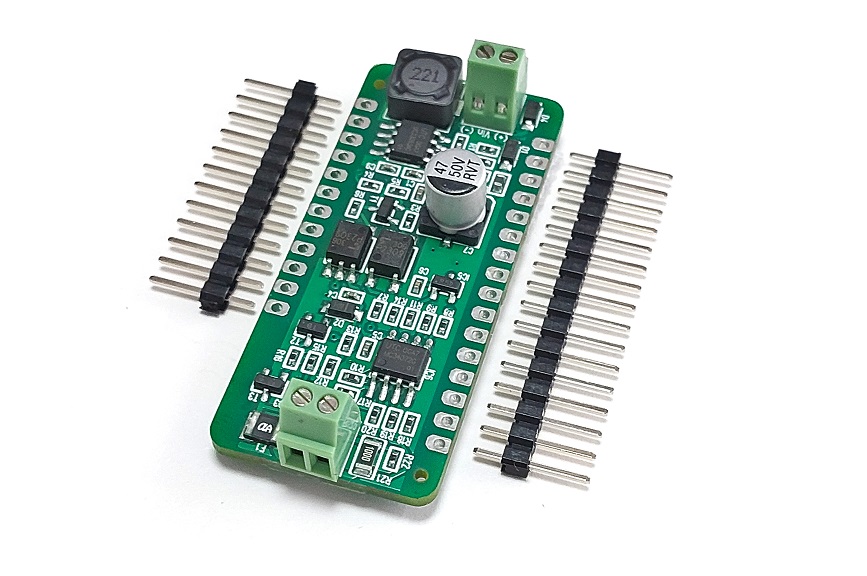

Mit dem M-BUS Master Wing können Sie Verbrauchszähler, für Wärme, Gas, Öl, Wasser etc. auslesen, die über eine eigebaute M-BUS Slave Schnittstelle verfügen.

Features:

• M-Bus Master Interface
• M-Bus wird über ein externes Netzteil (9...30V) versorgt (die 36V für den MBUS werden intern aus dieser Spannung erzeugt)
• galvanisch getrennte Schnittstelle
• maximal 6 Lasteinheiten versorgt werden

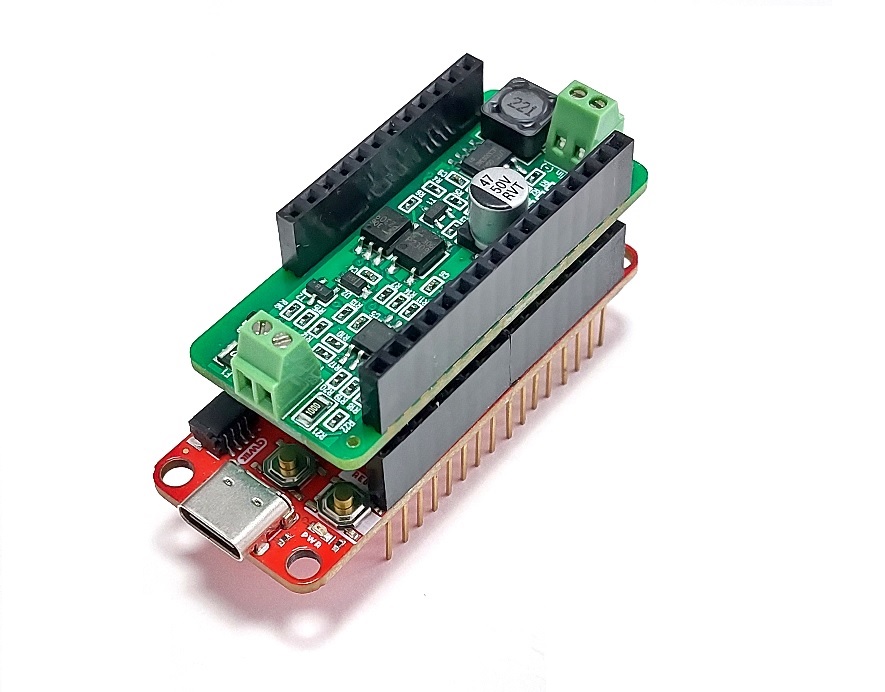

• kann mit jedem Feather Mikrocontrollerboard kombiniert werden

Software:

Arduino IDE

Auf unserem GITHUB-Account haben wir Code für einen einfachen Repater bereitgestellt, der auf dem PC die Analyse der empfangenen Daten eines angeschlossenen M-BUS Slave erlaubt.

Außerdem zeigt der Beispielcode M-Bus Master, wie man direkt mit dem Master Wing Daten eines Slaves empfangen und auswerten kann.

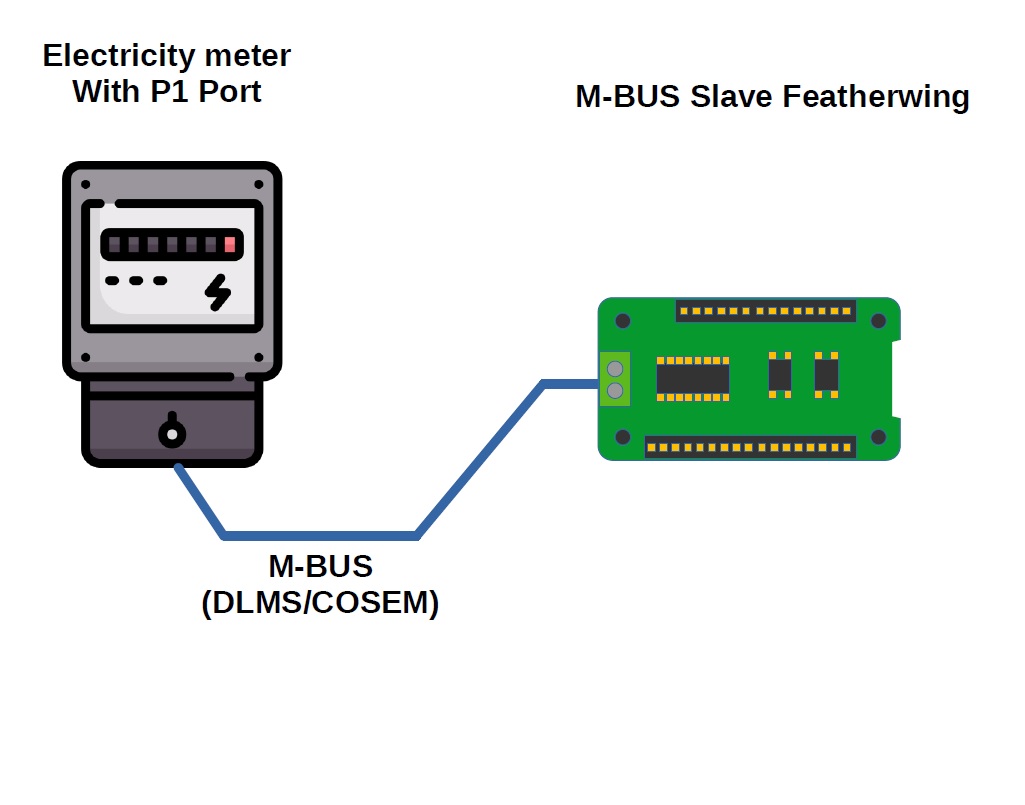

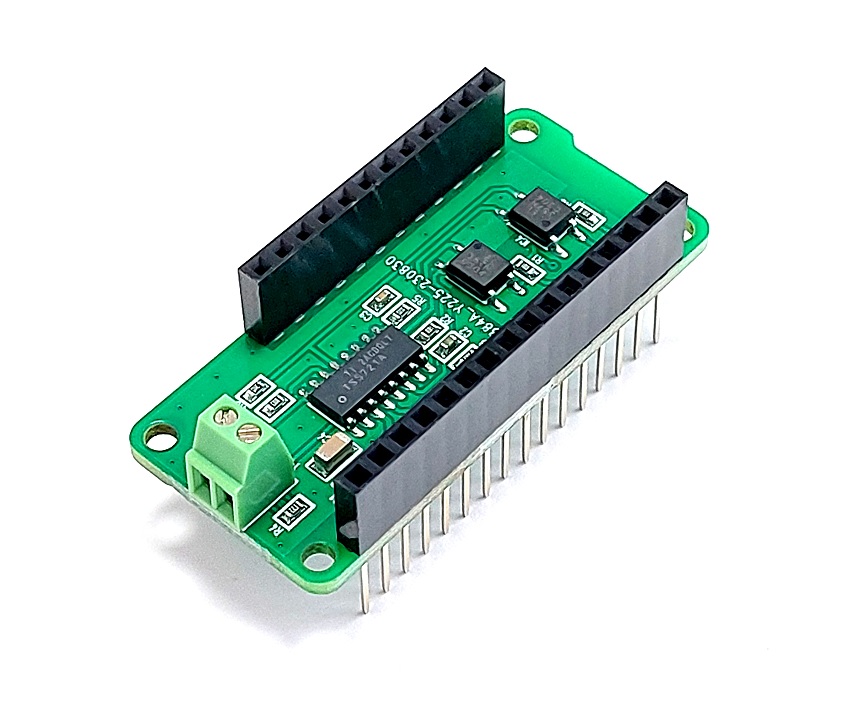

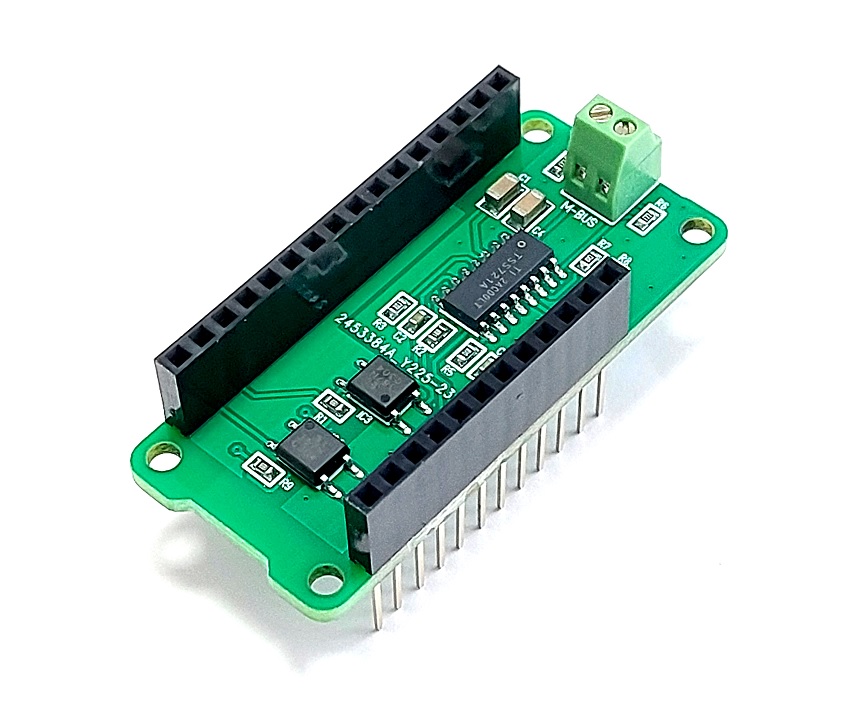

Der M-BUS Slave FeatherWing kann auf ein Feather Microcontrollerboard aufgesteckt werden, um Verbrauchszähler mit einer sogenannten P1 Kundenschnittstelle (z.B. Stromzähler in Österreich) auslesen. Man kann den FeatherWing aber auch benutzen, um eigene Zähler für den M-BUS zu kreieren (z.B. um selbst erfasste Daten für einen M-BUS Master bereitzustellen).

Features:

• M-Bus Slave Node
• basiert auf dem TSS721 M-Bus Transceiver IC von Texas Instruments
• galvanisch getrennte Schnittstelle
• kann mit jedem Feather Mikrocontrollerboard kombiniert werden

Software:

Arduino IDE

Auf unserem GITHUB-Account haben wir Beispielcode für die Auslesung von Verbrauchszählern mit P1 Kundenschnittstelle und DLMS/COSAM Protokoll bereitgestellt

Das Beispiel Arduino M-BUS Meter zeigt, wie man einfache eigene Zähler programmieren kann.
