RasPiBox Open für Modell A+, B+, 2B, 3B, 4B

Bring Dein Raspberry Pi Projekt auf die (Hut)Schiene


Raspberry Pi RasPiBox Hutschiene Gehäuse Schaltschrank

Wer kennt das nicht? Da hat man mit viel Mühe ein tolles Projekt mit dem Raspberry Pi auf dem Steckbrett realisiert und nun fehlt ein passendes Gehäuse, um das eigene Werk in einem Schaltschrank oder Verteilerkasten zu installieren. Natürlich gibt es Gehäuse für den RasPi wie Sand am Meer, aber kaum eines ist für die Montage auf einer DIN Hutschiene geeignet.

RasPiBox Open ist die Lösung, wenn es darum geht, eine Automationslösung auf Basis des Raspberry Pi in ihrem natürlichen Biotop - dem Schaltschrank - zu montieren:

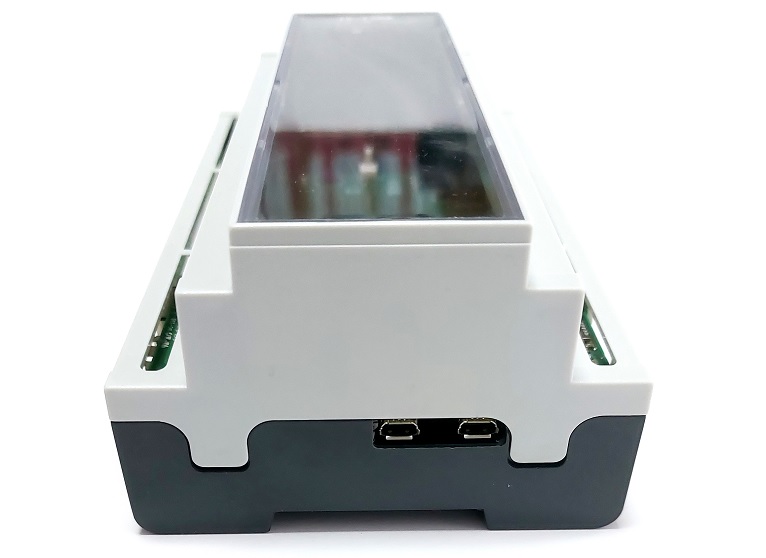

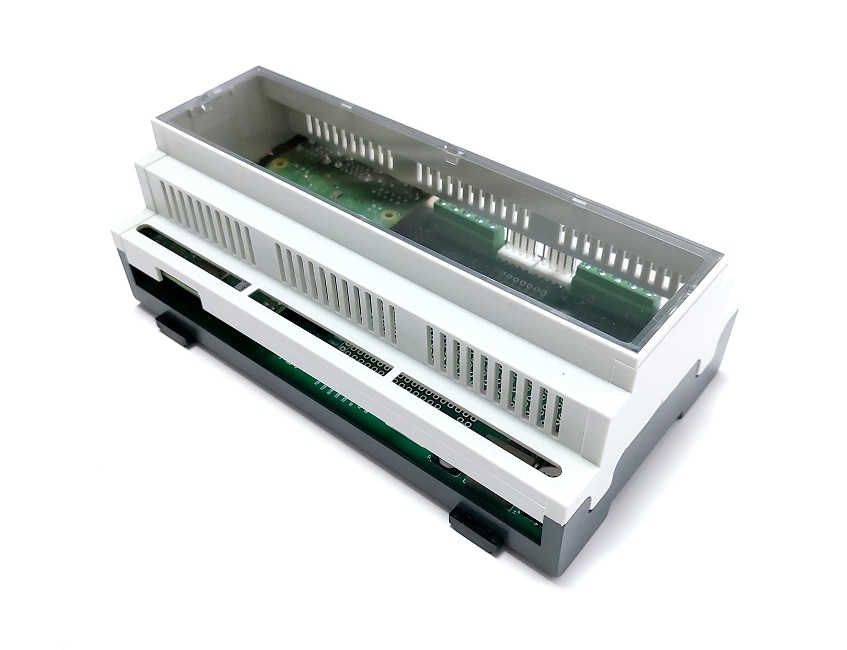

  • vorgefrästes Hutschienengehäuse mit 6 TE (Made in Germany)
  • Oberschale mit transparenter oder grauer Frontplatte

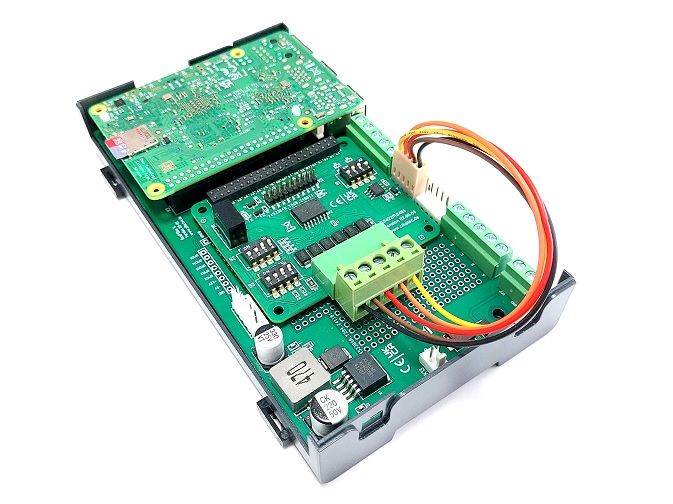

  • passendes Experimentierboard zum Aufstecken des Raspberry Pi
  • 40 polige Buchsenleiste
  • 7 Schraubklemmen im Rastermaß 5 mm zur freien Verwendung
  • separate Schraubklemme für Stromversorgung
  • Versorgung auch über Micro-USB des Pi möglich (ab Version 2.x)
  • Lochraster-Bereich für bedrahtete Bauteile
  • alle Klemmen und Öffnungen sind mit Sollbruchstellen abgedeckt

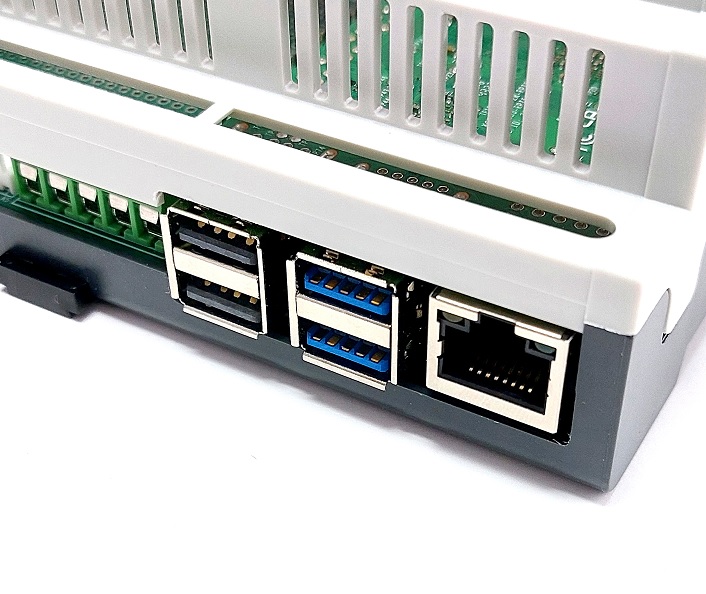

  • Alle Anschlüsse des Raspberry Pi sind auf eine beschriftete Anschlussleiste geführt
  • Layout für 5V/1.7A Schaltregler
  • geeignet für die Raspberry Pi Modelle A+, 3A+, B+, 2B, 3A, 3B, 3B+ (Version Open Plus)

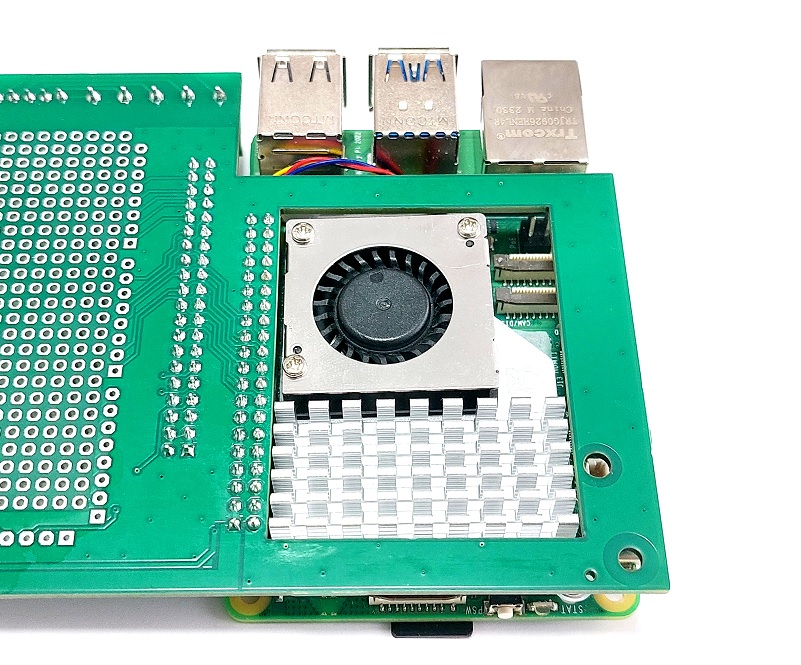

  • für Raspberry Pi 4B (Version Open Pi4)



Raspibox Open Plus für den Raspberry ist in zwei Varianten erhältlich:



  • Variante Basic: enthält keinen 5V Spannungsregler, die Platine ist aber entsprechend vorbereitet. Bei Bedarf können die erforderlichen Bauteile für selbst beschafft werden. Die Versorgung muss durch ein externes 5V Netzteil entweder über die Micro-USB Buchse des Raspberry Pi oder die Stromversorgungsklemme erfolgen
  • Variante Standard: enthält zusätzlich die Bauteile für den 5V Spannungsregler (Eingangsspannung 9-35V DC)





Bausatz für RasPiBox Open+:

Für die RasPiBox Open Plus ist in unserem Webshop ein Bausatz erhältlich. Der Bausatz wird zerlegt geliefert. Die Klemmen und Buchsenleisten und eventuell weitere Bauelemente müssen selbst auf die Leiterplatte gelötet werden.

RasPiBox Compact
Einfaches Gehäuseset ohne Leiterplatte und Spannungsregler gefrästes Kunststoffgehäuse mit Öffnungen für USB, Ethernet, HDMI .... Gehäuseoberteil mit transparenter Frontplatte für EN50022 DIN Hutschienen Gr ... (Read More)
14,99 € 2
RasPiBox Open Pi4 für Raspberry Pi4
ist die clevere Lösung, um Raspberry Pi 4B Projekte in Schaltschränken und Verteilerkästen zu montieren. Der Bausatz enthält je nach Ausführung: vorgefrästes Hutschienengehäuse 6TE Leiterplatte / Experimentierboard ... (Read More)
From 5,99 € 2
RasPiBox Open Plus für Raspberry Pi A+, B+, 2B, 3B
ist die clevere Lösung, um Raspberry Pi Projekte in Schaltschränken und Verteilerkästen zu montieren. Der Bausatz enthält je nach Ausführung: vorgefrästes Hutschienengehäuse 6TE Leiterplatte / Experimentierboard 1x Sch ... (Read More)
From 5,99 € 2
RasPiBox Zero Lite
ist die clevere Lösung, um Projekte mit dem PiZero in Schaltschränken und Verteilerkästen zu montieren. Der Bausatz enthält je nach Ausführung: vorgefrästes Hutschienengehäuse 3TE Leiterplatte / Experimentierboard 3x S ... (Read More)
From 5,99 € 2

Das könnte Sie auch interessieren:

OLED Shield
From 24,99 € 2
SimpliBox IO - USB HID Relaismodul
22,99 € From 19,99 € 2

Downloads:

Neueste Version 2.x (für Pi3)

Datenblatt RasPiBox Open+ für Pi3 (Version 2.x)
Datasheet RasPiBox Open Plus Rev D.pdf
Adobe Acrobat Document 1.7 MB
Bauanleitung für aktuelle Version 2.x
(inklusive Bauanleitung für Spannungsregler)
Assembly Instruction RasPiBox Open rev D
Adobe Acrobat Document 5.3 MB

Ältere Versionen

Datenblatt RasPiBox Open+ für Pi3 (Version 1.2)
Datasheet RasPiBox Open Plus Rev C.pdf
Adobe Acrobat Document 228.9 KB
Bauanleitung für Version 1.2 (Englisch)
(inklusive Bauanleitung für Spannungsregler)
Assembly Instruction RasPiBox Open rev C
Adobe Acrobat Document 983.0 KB
Application note: Stromversorgung der RasPiBox (Version V1.2)
Zeigt verschiedene Möglichleiten der Stromversorgung mit RasPiBox Open Plus V1.2
Application Note RasPiBox Power Supply R
Adobe Acrobat Document 1.8 MB
Application note: Z-Wave Integration
Einbau eines RaZBerry Z-Wave Moduls in RasPiBox Open
Application Note RasPiBox Z-Wave Rev A.p
Adobe Acrobat Document 258.0 KB
Application note: Homematic Integration
Einbau eines HomeMatic Funkmoduls in die RasPiBox Open
Application Note RasPiBox Homematic Rev
Adobe Acrobat Document 186.0 KB
Application note: RS485 Integration
Integration einer RS485 Schnittstelle in die RasPiBox Open
(Englisch)
Application Note RS485 Rev A.pdf
Adobe Acrobat Document 195.4 KB
