RasPiBox Pico für Raspberry Pi Pico

Hutschienengehäuseset für Raspberry Pi Pico


RasPiBox Pico ist eine Zusatzplatine + Hutschienengehäuse für das neueste Mitglied der bekannten Raspberry Pi Familie - den Raspberry Pi Pico. Im Gegensatz zum Raspberry Pi und Pi Zero, die mit Broadcom CPUs bestückt sind, ist das Herzstück des Raspberry Pi Pico ein RP2040 Microcontroller. Dadurch eignet sich der Raspberry Pi Pico für viele Aufgaben, die zuvor eher eine Domäne anderer Microcontrollerboards z.B. dem Arduino  waren.

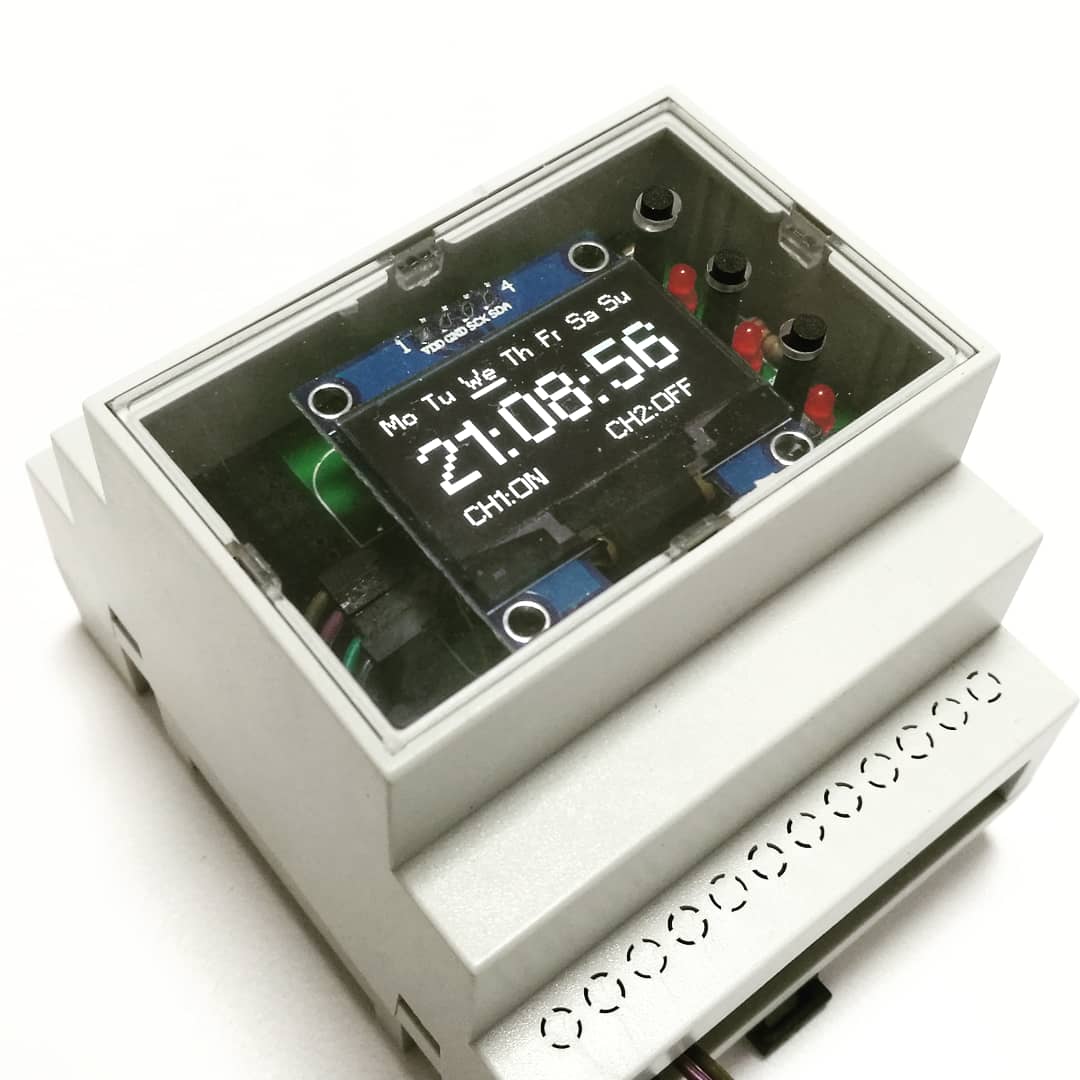

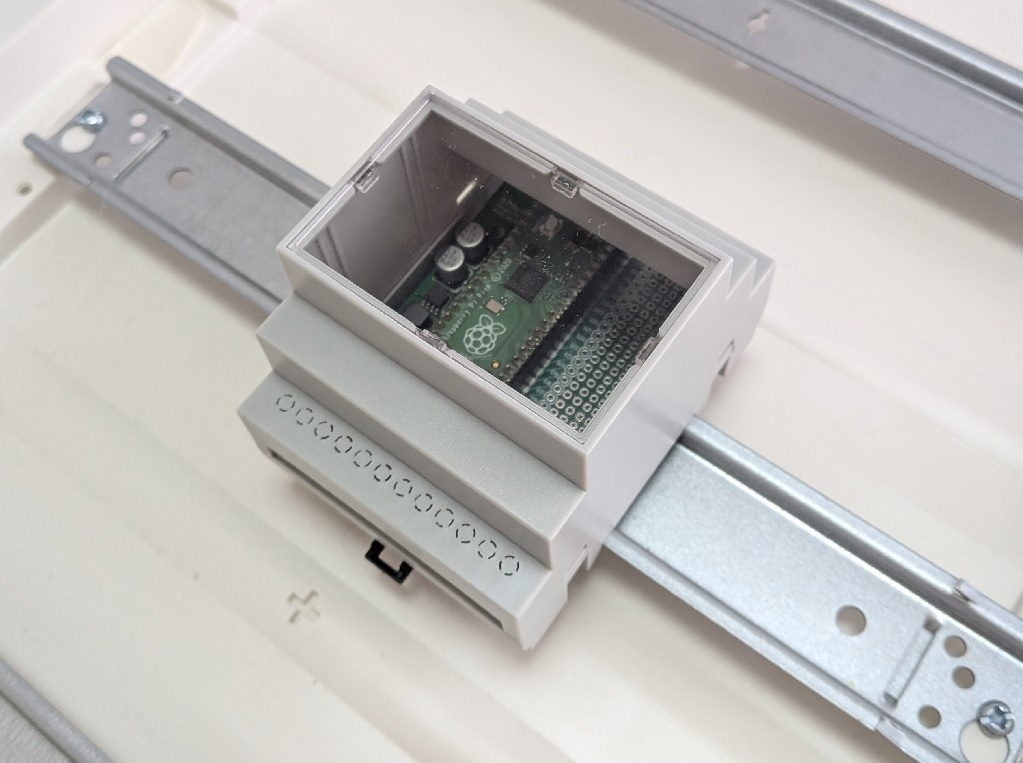

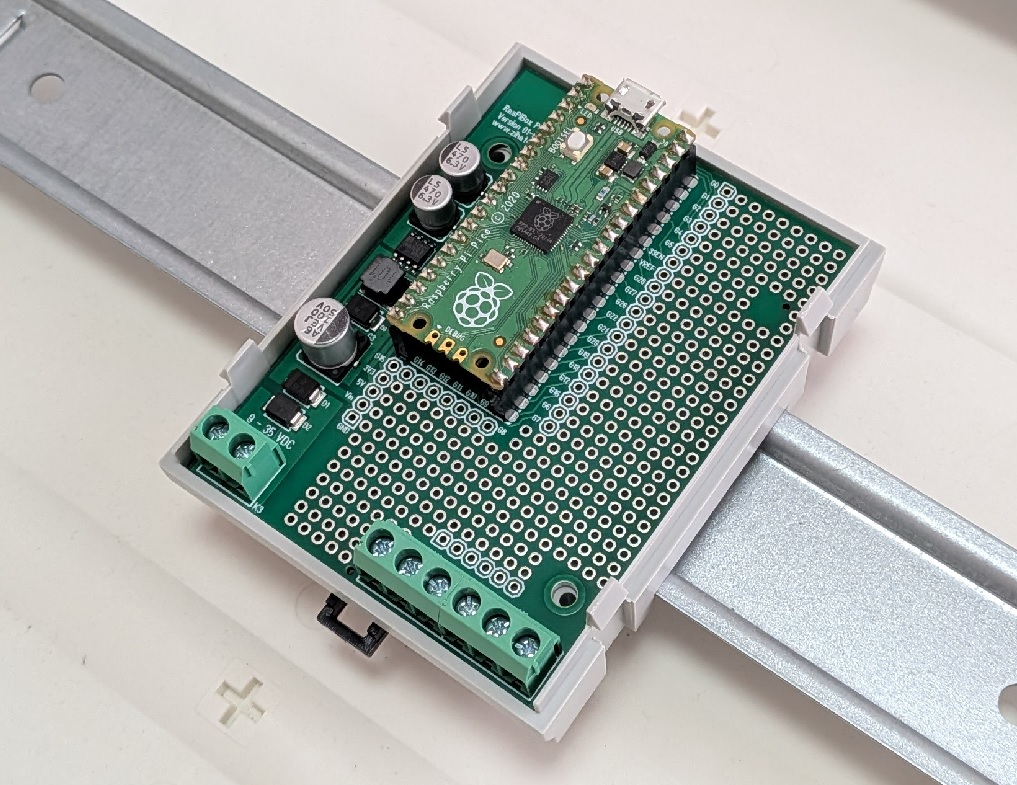

Unsere neue RasPiBox Pico bringt alles mit, was für die Stromversorung, Prototyping und Montage des Raspberry Pi Pico im Schaltschrank notwendig ist.:

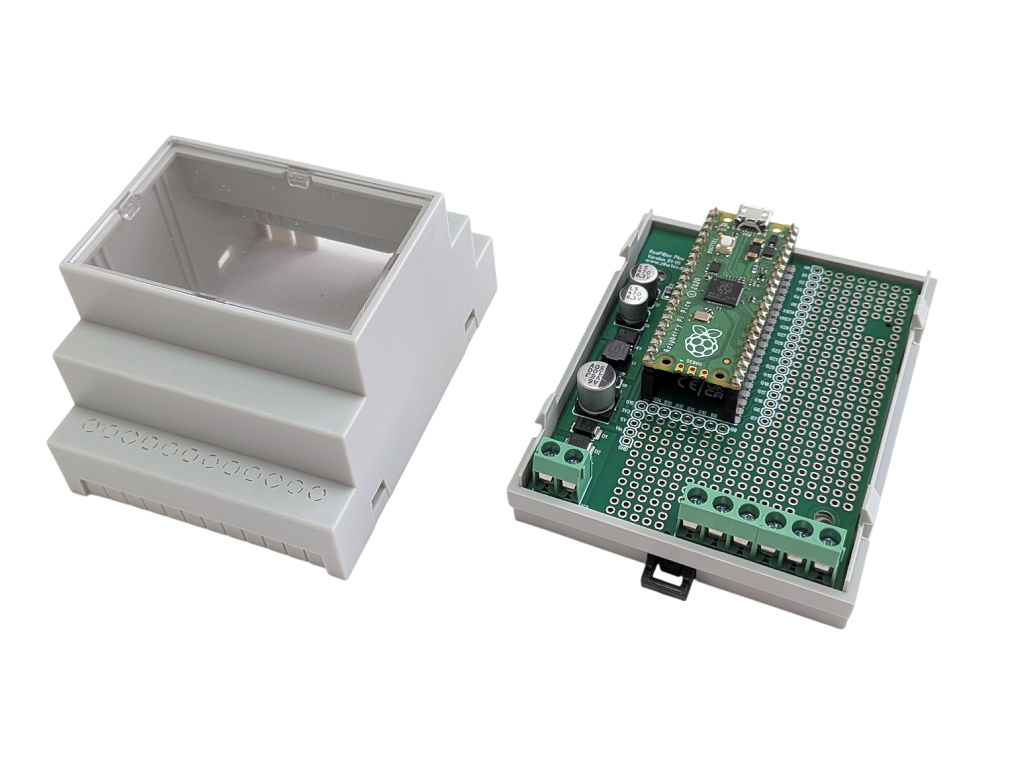

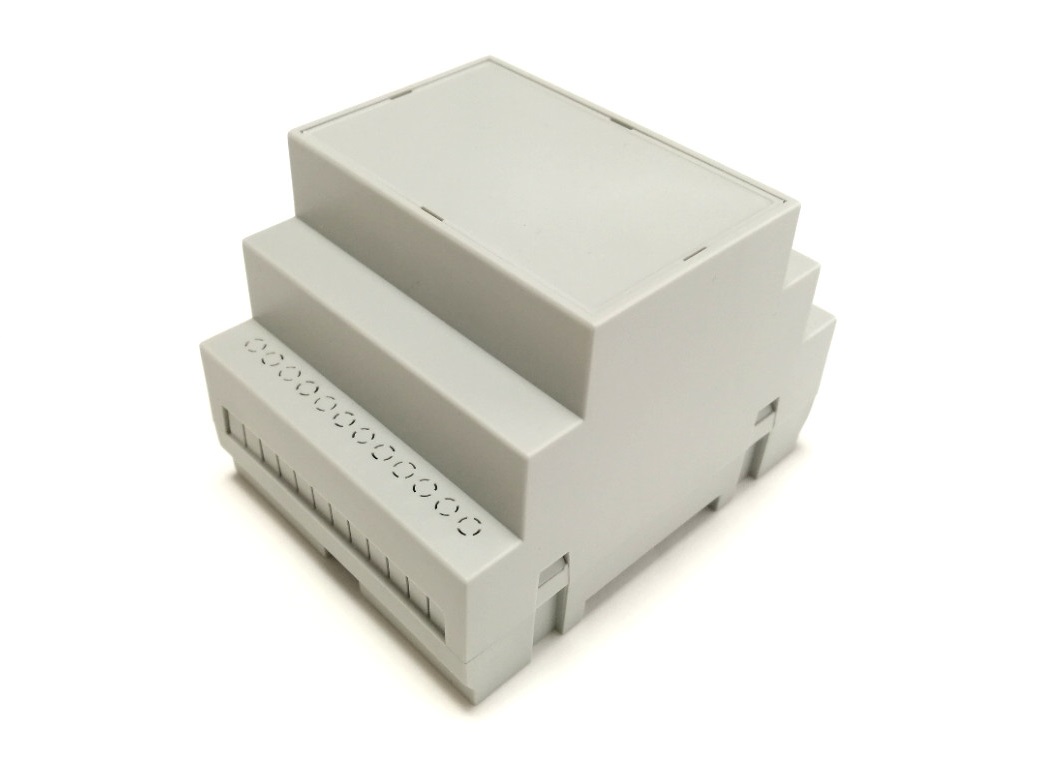

  • vorgefrästes 4 TE Hutschienengehäuse

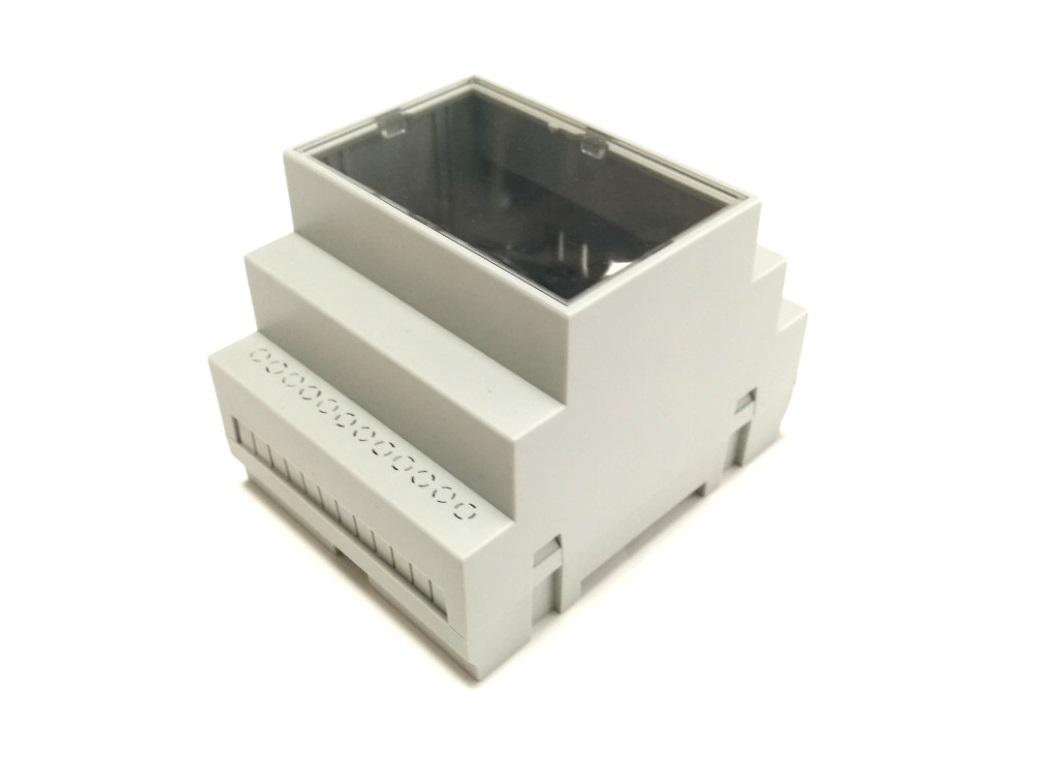

  • Oberschale mit transparenter oder grauer Frontplatte

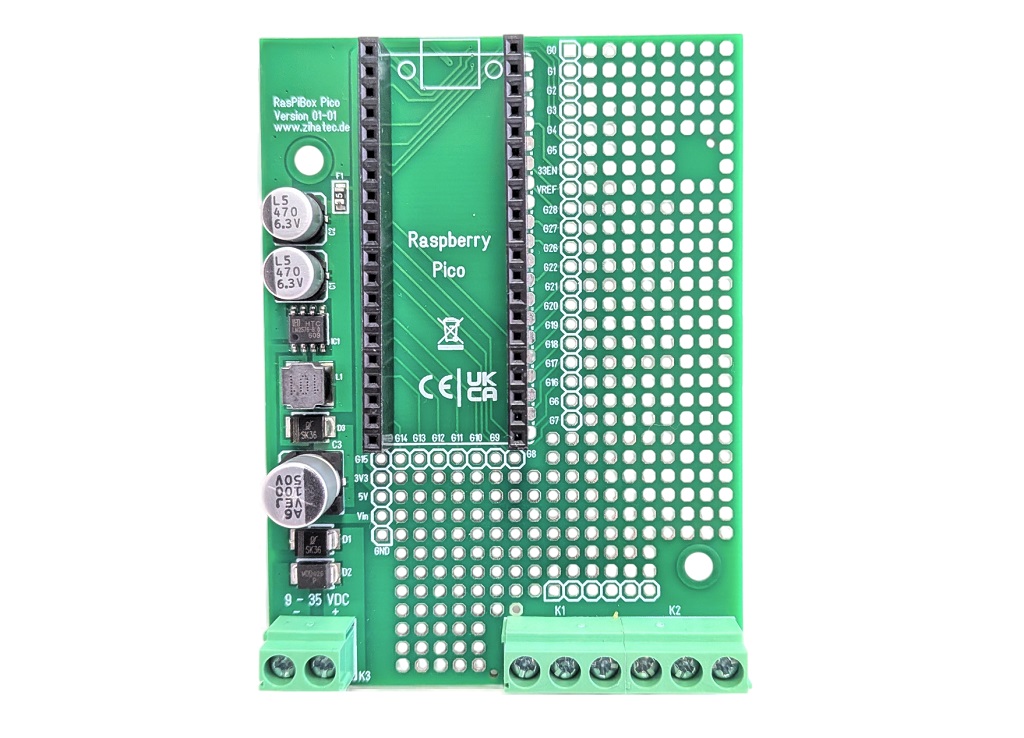

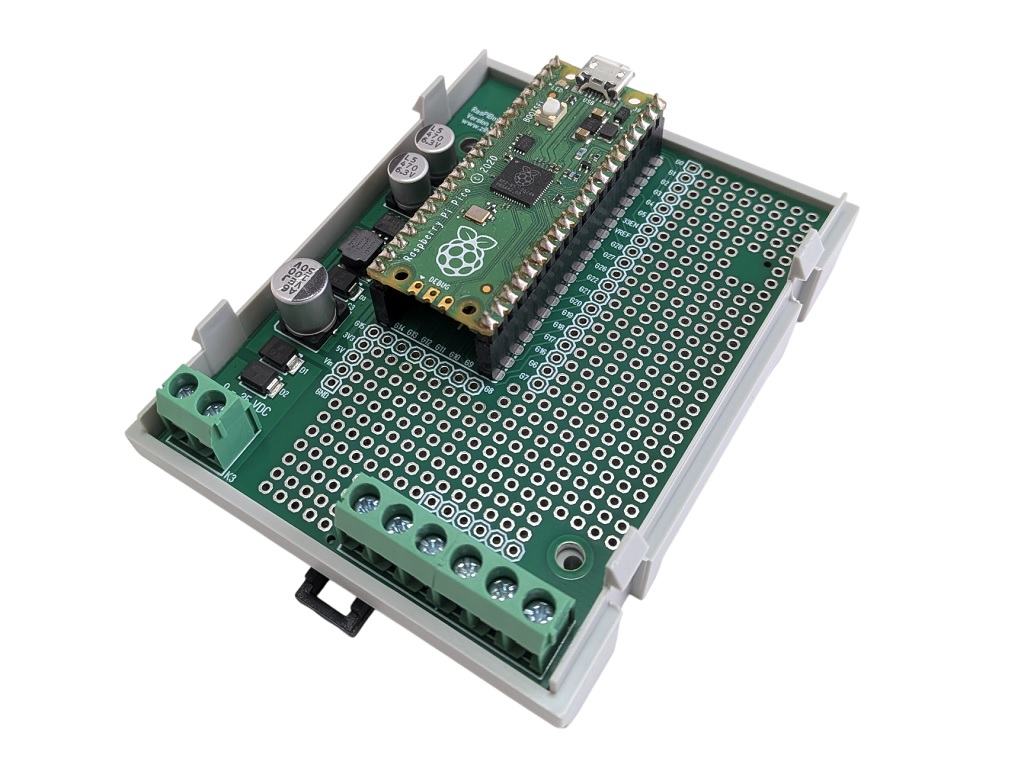

  • Platine zum Aufstecken des Raspberry Pi Pico
  • Lochraster-Bereich für eigene Schaltungen
  • wichtige GPIO Pins sind auf beschriftete Kontakte neben dem Breadboard geführt
  • 6 polige Anschlussklemme zur Kontaktierung auf dem Breadboard

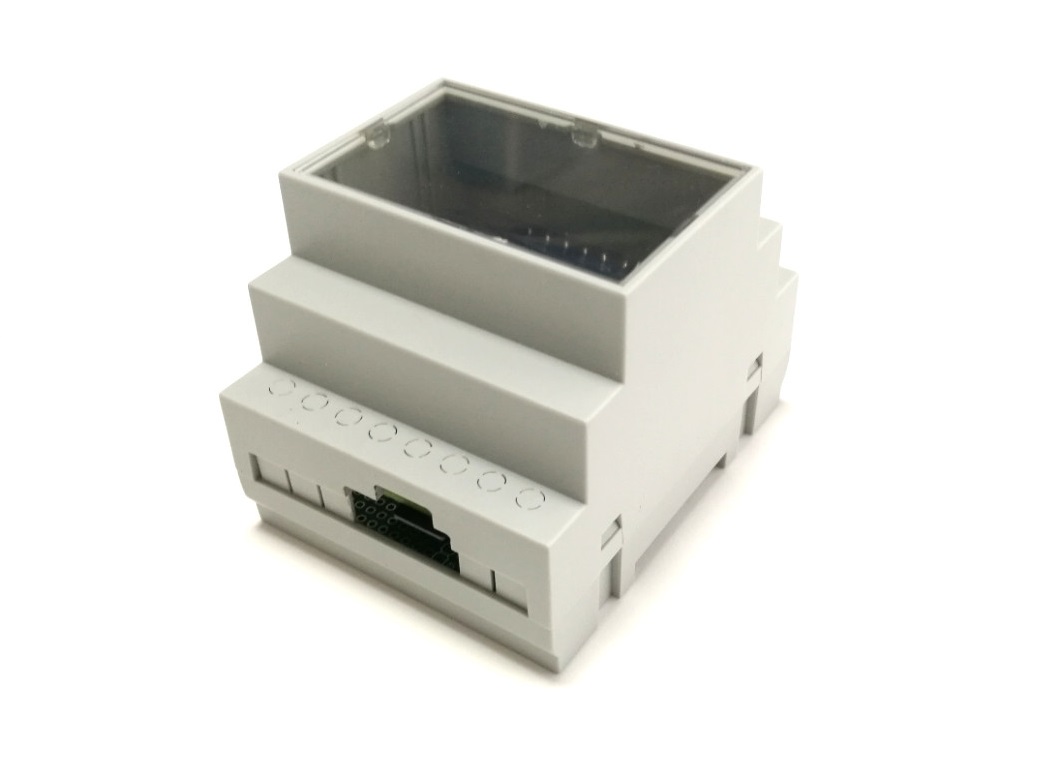

  • der USB-Anschluss des Pico ist über einen Durchbruch im Gehäuse zugänglich.
  • optionaler integrierter 5V-Spannungsregler für eine Eingangsspannung von 9 - 35V DC (über 2polige Schraubklemme)
  • alle Klemmen und Öffnungen sind mit Sollbruchstellen abgedeckt und können nach Bedarf entfernt werden
  • geeignet für Raspberry Pi Pico



Raspibox Pico  ist in zwei Varianten erhältlich:



  • Variante Basic: enthält keinen 5V Spannungsregler, die Platine ist aber entsprechend vorbereitet. Bei Bedarf können die erforderlichen Bauteile selbst beschafft werden. Die Versorgung muss durch ein externes 5V Netzteil über die Stromversorgungsklemme erfolgen
  • Variante Standard: enthält zusätzlich die Bauteile für den 5V Spannungsregler (Eingangsspannung 9-35V DC)

Einkaufen:

Downloads

Datenblatt (englisch)
Version 1.x - Stand 09/2021
Datasheet RasPiBox Pico Rev A.pdf
Adobe Acrobat Document 860.2 KB
Bauanleitung für Version 1.x (englisch)
Detaillierte, bebilderte Bauanleitung für Basic und Standard Version
PCB Version 1.x
Assembly Instruction RasPiBox Pico rev A
Adobe Acrobat Document 2.5 MB
