AZ-Touch Pi0

Wandgehäuse mit Touchscreen für PiZero



Nach dem Erfolg unseres AZ-Touch Wandgehäuses mit Touchscreen für den ESP32 haben wir uns entschlossen, auch für den Raspberry Pi Zero eine passende Version heraus zu bringen.

Der Kombination mit dem Raspberry Pi Zero eröffnet neue Möglichkeiten durch die Verwendung von Linux (Raspbian) als Betriebssystem. Zudem gibt es zwar bereits viele Touchscreen-Erweiterungen für den Raspberry Pi und den Pi Zero allerdings oft ohne ein formschönes Gehäuse für die Wandmontage und meist mit größeren Bildschirmdiagonalen und somit nicht in der kompakten Größe eines Lichtschalters oder Thermostats. Dadurch eignet sich der AZ-Touch Pi0 besonders für kleine Applikationen  im Bereich der Homeautomation, Metering, Überwachung, Steuerung und anderen typischen IoT Applikationen.



Touchscreen

2.8 inch Touchscreen mit ILI9341 Controller, Ansteuerung via SPI. Touchcontroller Typ XPT2046.


Kompatibilität

AZ-Touch Pi0 kann mit dem Raspberry Pi Zero, dem Pi Zero W/WH  sowie dem  Banana Pi BPI Zero verwendet werden.


Verikale und horizontale Montage

AZ-Touch kann ganz einfach auf einer herkömmlichen Unterputzdose oder diekt auf der Wand senkrecht oder waagerecht montiert werden. Sie entscheiden mit Ihrer Applikation, welche Montage die richtige ist.

ESP32 ESP8266 Nodemcu touch ILI9341 homeautomation
ESP32 ESP8266 Nodemcu touch ILI9341 weather station

Kinderleichter Anschluss

AZ-Touch wird über eine steckbare Klemme angeschlossen. Das Oberteil mit der Elektronik kann leicht abgenommen werden z.B. um neue Software einzuspielen, ohne das dazu das Anschlusskabel von der Klemme getrennt werden muss.


Stromversorgung

AZ-Touch verfügt über einen integrierten Spannungsregler, der das ESP-Modul und das Display aus einer Spannung von 9 bis maximal 35V DC (über 2 Anschlüsse der Klemme) zuverlässig mit 5V Gleichspannung versorgt. Alternativ kann auch eine Hohlspannungsbuchse bestückt werden, über die dann  den Anschluss eines Steckernetzteiles ermöglicht.


Akustik

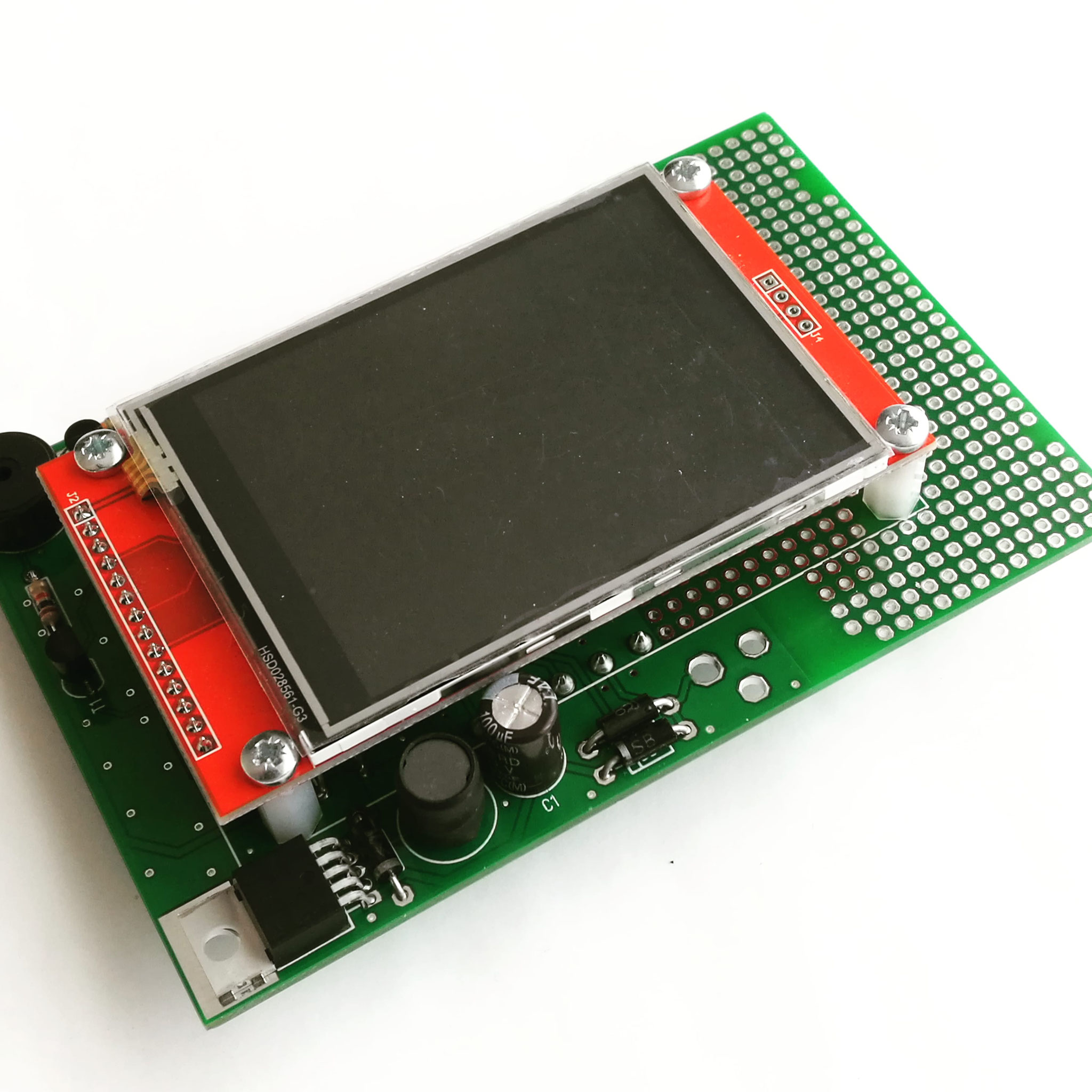

Die Leiterplatte enthält einen passiven Piezo-Schallwandler, der frei für die Ausgabe von Bestätigungstönen oder kleinen Melodien genutzt werden kann. Das Lautstärkeoptimum liegt bei 4KHz.


Eigene Schaltung

Eigene kleine Schaltungserweiterungen können bequem auf dem Lochrasterbereich nachgerüstet werden. Vier Anschlüsse der Klemme sind exklusiv für diese Erweiterungen reserviert und zusammen mit den wichtigsten Signalen an die Seite der Lochrasterfläche geführt.


Webstore

AZ-Touch Pi0
From 7,99 € 2

Downloads

Datasheet AZ-Touch Pi0 Rev A
English
Datasheet AZ-Touch Pi0 Rev A.pdf
Adobe Acrobat Document 960.5 KB

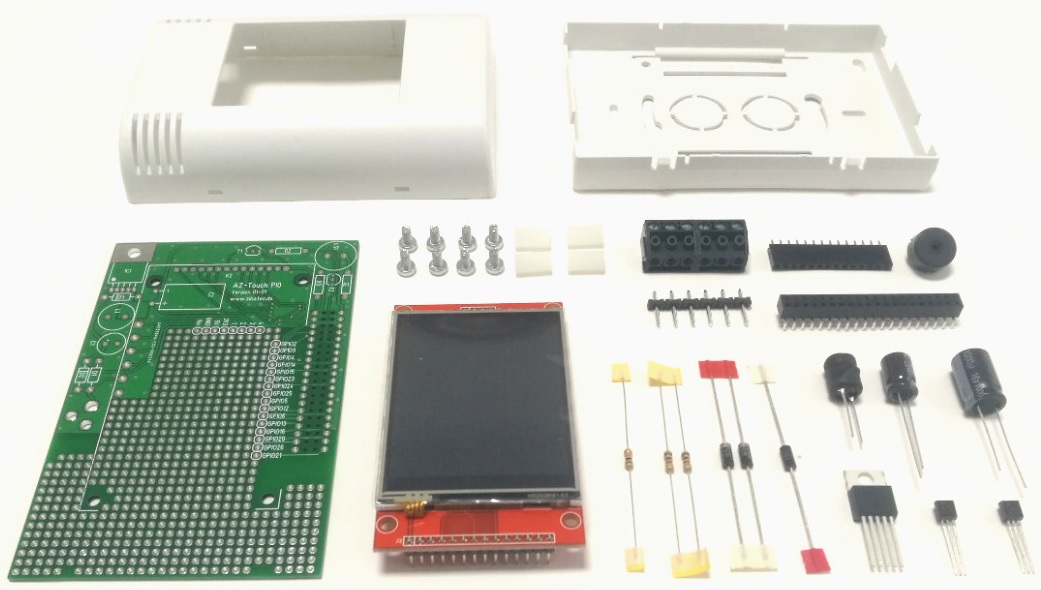

Bauanleitung AZ-Touch Pi0
Version Rev A
Assembly Instruction AZ-Touch Pi0 rev A.
Adobe Acrobat Document 7.2 MB
AZ-Touch Pi0 Schematic
ArduiTouch Pi0 Schematic V01-01-00.pdf
Adobe Acrobat Document 204.4 KB

Applikationsbeispiele

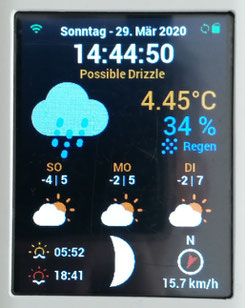

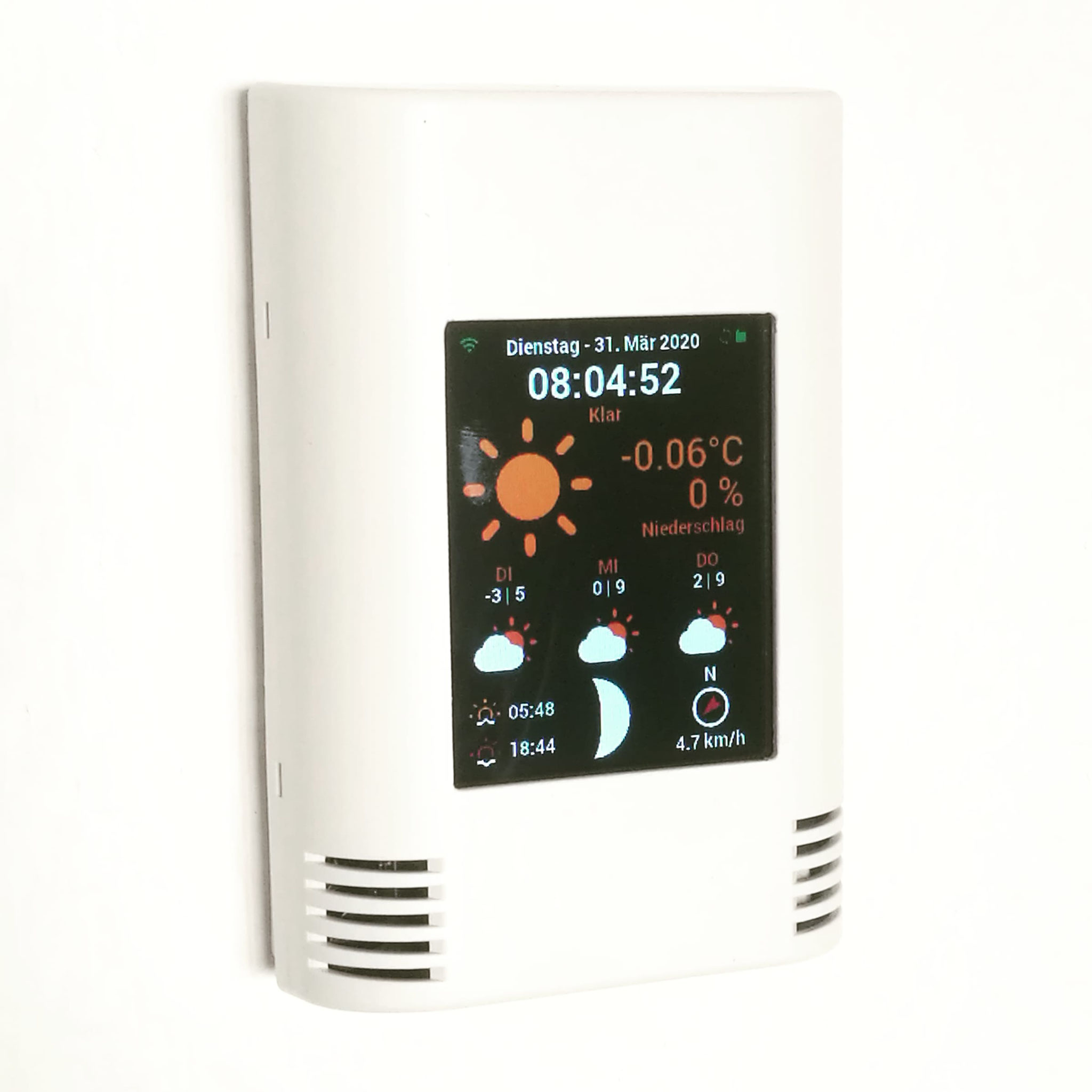

Wetterstation



Wetterstation basierend auf den Daten von DarkSky.

Nutzt Python 3 und Pygame für die Grafikausgang. Die Bildschirmausgang wird über das modifizierte Overlay rpi-display auf das TFT umgelenkt.



Quellcode und Anleitung

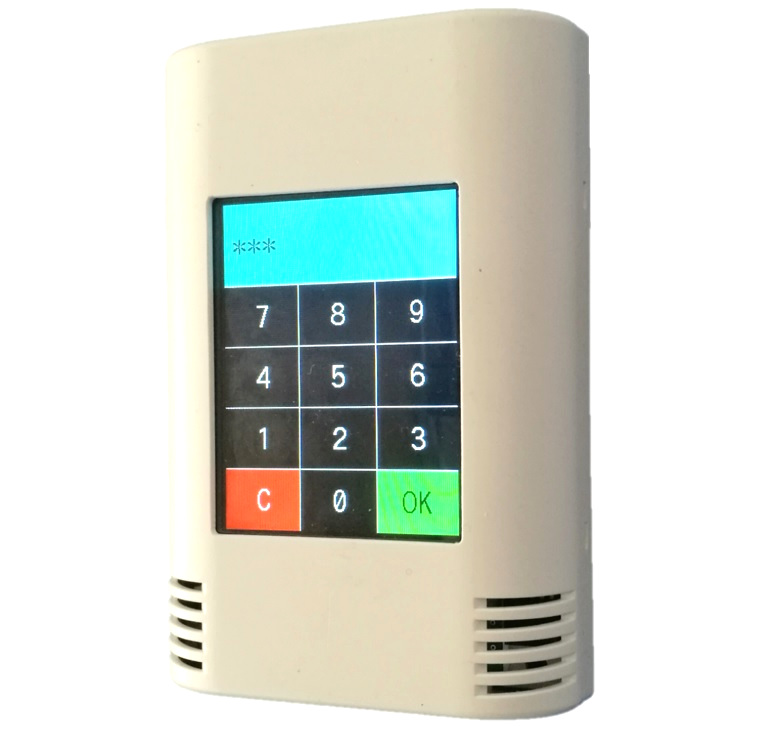

Kodeschloss



Kodeschloss und mehrere Demoprogramme für direkte Ansteuerung von TFT und Touch in C



Quellcode und Anleitung
